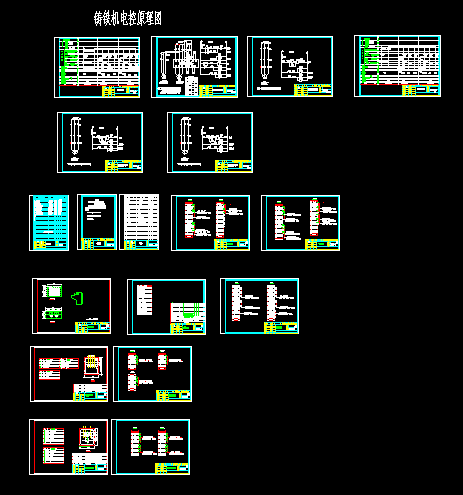

35m單臺鑄鐵機電控原理圖機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明
本設計為鑄鐵機電氣設計包括：一臺清水泵、一臺噴漿泵和一臺攪拌機,兩臺鑄鐵機電機為變頻調速，集中和就地操作建筑物的防雷接地與設備的保護接地合用一組接地極,其接地電阻<=4歐姆,電機,配電柜,箱外殼,電線,電纜金屬保護管及所有正常情況下非帶電的電氣設備金屬外殼均做好保護接地施工時請配合土建施工,配電室外的管線需作好防水處理未盡事宜請參見<<建筑電氣安裝工程圖集>>有關內容.電纜,穿線管以實際為準
說明
本圖為1#鑄鐵機控制原理圖，2#與此相同 只是將設備號由1改為2即可,控制為現場操作1.1SA1-2為主令開關LS2-2
說明
本圖為鑄鐵機攪拌機控制原理圖，控制為現場操作
說明
本圖為鑄鐵機噴漿機控制原理圖，控制為現場操作
說明
本圖為鑄鐵機清水泵控制原理圖，控制為現場操作 ...
