四管程浮頭式換熱器套圖
- 文件介紹：
- 該文件為 exb 格式（源文件可編輯），下載需要
20 積分
-

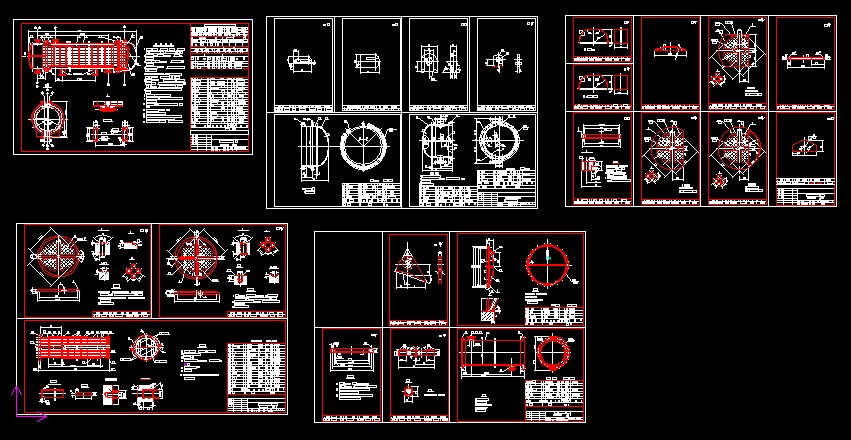

- 四管程浮頭式換熱器套圖
包括裝配圖，零件圖，明細表全部圖紙。
隨著經濟的發展，各種不同型式和種類的換熱器發展很快，新結構、新材料的換熱器不斷涌現。為了適應發展的需要，中國對某些種類的換熱器已經建立了標準，形成了系列。完善的換熱器在設計或選型時應滿足以下基本要求：
（1） 合理地實現所規定的工藝條件；
（2） 結構安全可靠；
（3） 便于制造、安裝、操作和維修；
（4） 經濟上合理。
浮頭式換熱器的一端管板與殼體固定，而另一端的管板可在殼體內自由浮動，殼體和管束對膨脹是自由的，故當兩張介質的溫差較大時，管束和殼體之間不產生溫差應力。浮頭端設計成可拆結構，使管束能容易的插入或抽出殼體。（也可設計成不可拆的）。這樣為檢修、清洗提供了方便。但該換熱器結構較復雜，而且浮動端小蓋在操作時無法知道泄露情況。因此在安裝時要特別注意其密封。
浮頭換熱器的浮頭部分結構，按不同的要求可設計成各種形式，除必須考慮管束能在設備內自由移動外，還必須考慮到浮頭部分的檢修、安裝和清洗的方便。
在設計時必須考慮浮頭管板的外徑Do。該外徑應小于殼體內徑Di，一般推薦浮頭管板與殼體內壁的間隙b1=3~5mm。這樣，當浮頭出的鉤圈拆除后，即可將管束從殼體內抽出。以便于進行檢修、清洗。浮頭蓋在管束裝入后才能進行裝配，所以在設計中應考慮保證浮頭蓋在裝配時的必要空間。
鉤圈對保證浮頭端的密封、防止介質間的串漏起著重要作用。隨著浮頭式換熱器的設計、制造技術的發展，以及長期以來使用經驗的積累，鉤圈的結構形式也得到了不段的改進和完善。
鉤圈一般都為對開式結構，要求密封可靠，結構簡單、緊湊、便于制造和拆裝方便。
浮頭式換熱器以其高度的可靠性和廣泛的適應性，在長期使用過程中積累了豐富的經驗，不斷促進了自身的發展。故迄今為止在各種換熱器中仍占主導地位。 ...
