同軸式二級減速器套圖（共3張） 功率7kw 傳動比150.79

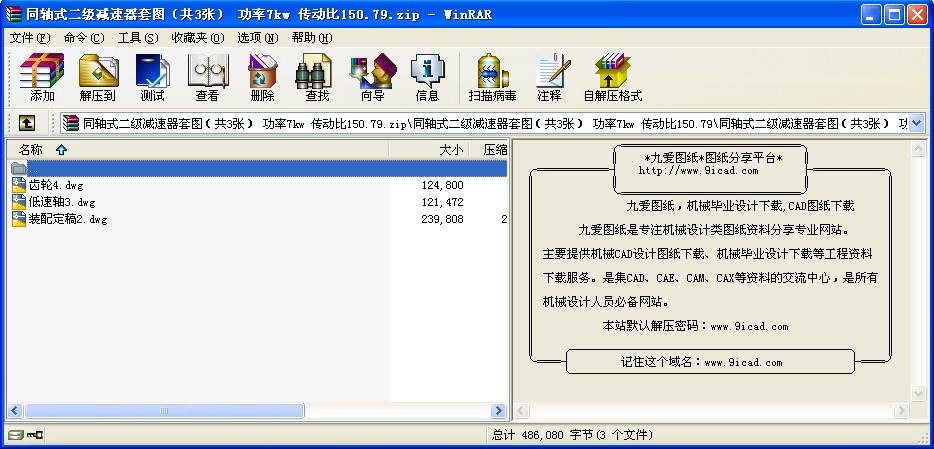

- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前，所有零件需用煤油清洗，滾動軸承用汽油清洗，箱內不許有任何雜物，內壁用耐油油漆涂刷兩次。
2.嚙合側隙大小用鉛絲檢測，保證側隙不小于0.16mm。鉛絲直徑不得大于最小側隙的兩倍。
3.用涂色法檢驗輪齒接觸斑點，要求齒高接觸斑點不少于40%，尺寬接觸斑點不少于50%。
4.箱內裝中負荷工業齒輪油CKC150至規定高度。
5.箱座、箱蓋及其他零件未加工的內表面，齒輪的未加工表面涂底漆并涂紅色耐油油漆。箱蓋、箱座及其他零件未加工的外表面涂底漆
并涂淺灰色油漆。
6.運轉過程中應平穩、無沖擊、無異常振動及噪聲。各密封處、接合處均不得滲油、漏油。剖分面允許涂密封膠或水玻璃。
技術要求
1.調質處理 220-250HBS.
2.未注尺寸公差按IT14級。
3.未注圓角R=1.5.
技術要求
1.退火后再回火 220—240HBS.
2.倒角為1.5x45°.
3.未注偏差尺寸精度IT14.
...
