木工用異型槽龍門銑床液壓系統改進及除塵設計.rar

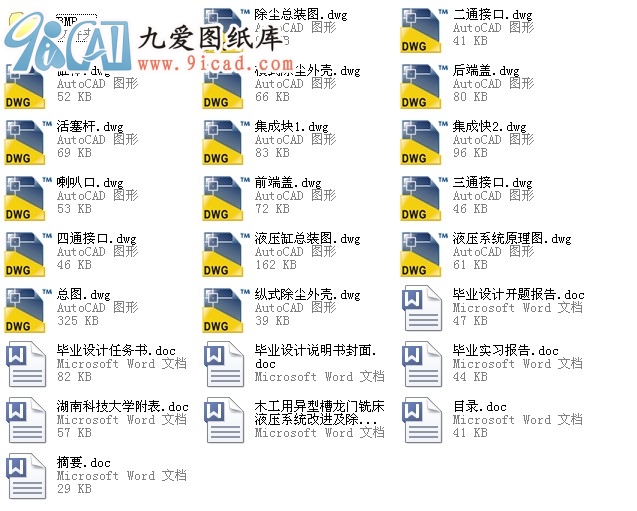

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要：為了快速方便地驅動木工用異型槽龍門銑床工作臺使其往復直線運動。專門設計縱、橫式機床合用的液壓系統。通過液壓泵把驅動液壓泵的電動機的機械能轉換成油液的壓力能，經過各種控制閥送到作為執行器的液壓缸中，再轉換成機械動力去驅動負載。設計過程中根據工作臺的重量，行程等加工參數確定液壓系統的總體方案。選擇了壓力控制閥、流量控制閥、方向控制閥、管接頭等元器件；設計了油箱隔板、濾氣網等系列器件。在管路上，采用的是精密無縫鋼管；液壓箱為自行設計。本系統操作靈活方便，自動化程度高；性能可靠，功能完善。在除塵設計當中采用離心鼓風機作為除塵裝置的動力源。整個裝置經由安裝在刀具上的喇叭口將機床加工過程中產生的木屑吸入分管道,最后匯總進入總管道接入風機,由風機的出風口處將木屑排入布袋中。在這里,只使用一個風機控制機床的橫式和縱式機床部分。此外，還有一個防護罩安裝橫梁上以防止木屑飛濺出來，對工人的操作有所影響。這個裝置的特點是結構簡單，使用方便，價格低廉。
關鍵詞：銑床；液壓；性能；除塵；風機；防護罩。
...
