      CA6140拔叉831007零件夾具設計








      • 該文件為rar格式
        •

      • 文件大小：
              280.12 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2015-03-23
        •

      • 發 布 人：
              1990563396
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

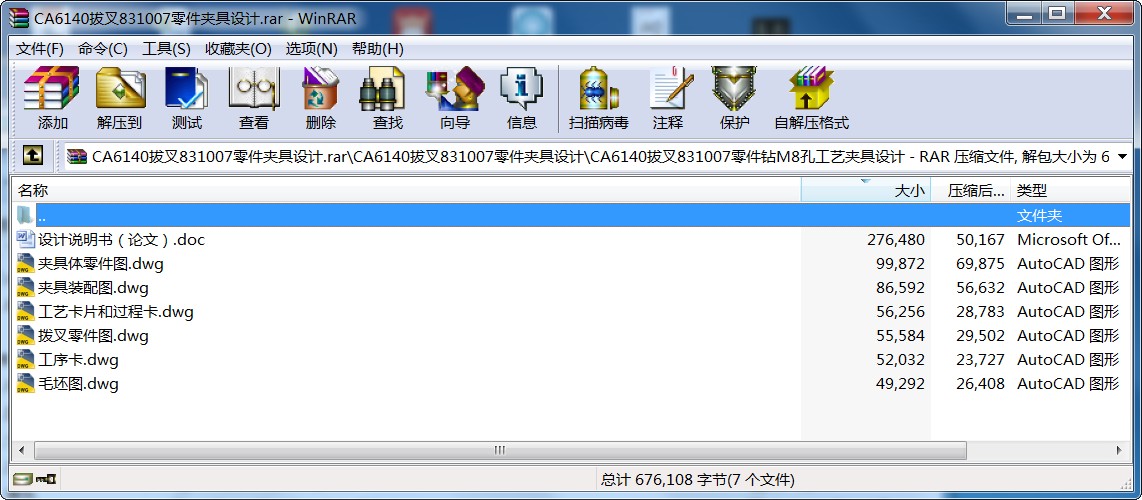

      • 該文件為 rar 格式（源文件可編輯），下載需要
                            20              積分



      •   CA6140拔叉831007零件夾具設計
        •













      •  （一）	零件的作用

題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ20孔與操縱機構相連，二下方的φ50半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。

（二）	零件的工藝分析

CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：

1.	以φ20為中心的加工表面

這一組加工表面包括：φ20 的孔，以及其上下端面，上端面與孔有位置要求，孔壁上有一個裝配時鉆鉸的錐孔，一個M8的螺紋孔。下端有一個47°的斜凸臺。這三個都沒有高的位置度要求。

2.	以φ50為中心的加工表面

這一組加工表面包括：φ50 的孔，以及其上下兩個端面。

這兩組表面有一定的位置度要求,即φ50 的孔上下兩個端面與φ20 的孔有垂直度要求。

由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。

 ...
        •


        •
