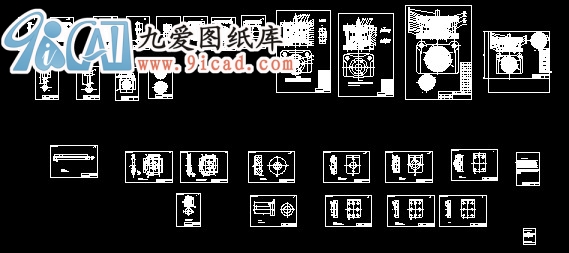

蓋冒墊片設計.rar

文件大小： 519.92 KB
下載次數：
文件評級：
更新時間：2014-04-17
發布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、拉深工藝及拉深模有設計
1、設計要點
設計確定拉深模結構時為充分保證制件的質量及尺寸的精度，應注意以下幾點
1）拉深高度應計算準確，且在模具結構上要留有安全余量，以便工件稍高時仍能適應。
2）拉深凸模上必須設有出氣孔，并注意出氣孔不能被工件包住而失去作用。
3）有凸緣拉深件的高度取決勝于上模行程，模具中要設計有限程器，以便于模具調整。
4）對稱工件的模架要明顯不對稱，以防止上、下模位置裝錯，非旋轉工件的凸、凹模裝配位置必須準確可行，發防松動后發生旋轉，偏移而影響工件質量，甚至損壞模具。
5）對于形狀復雜，需經過多次拉深的零件，需先做拉深模，經試壓確定合適的毛坯形狀和尺寸后再做落料模，并在拉深模上按已定形的毛坯，設計安裝定位裝置。
6）彈性壓料設備必須有限位器，防止壓料力過大。
7）模具結構及材料要和制件批量相適應。
8）模架和模具零件，要盡是使用標準化。
9）放入和取出工件，必須方便安全。
2、有凸緣圓筒形件的拉深方法及工藝計算
有凸緣筒形件的拉深原理與一般圓筒形件是相同的，但由于帶有凸緣，其拉深方法及計算方法與一般圓筒形件有一定差別。
1）在凸緣拉深件可以看成是一般圓筒形件在拉深未結束時的半成品，即只將毛坯外徑拉深到等于法蘭邊（即凸緣）直徑df時的拉深過程就結束。因此其變形區的壓力狀態和變形特點應與圓筒形件相同。
...
