      一級減速器正文、零件圖、裝配圖

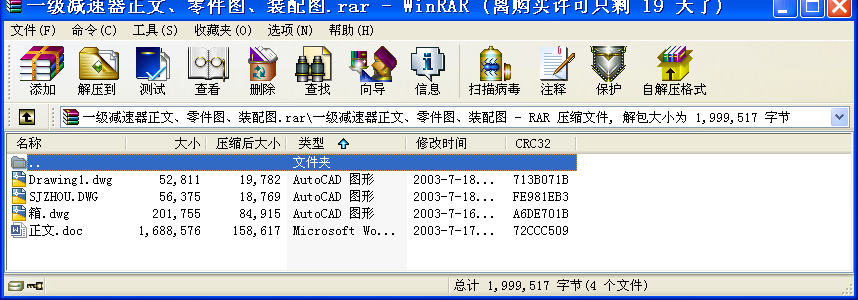

      • 該文件為rar格式
      • 文件大小: 276.05 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2015-05-20
      • 發 布 人: lengbingbing
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
      • 一級減速器正文、零件圖、裝配圖
      • 傳動方案的擬定及說明
        由題目所知傳動機構類型為:同軸式二級圓柱齒輪減速器。故只要對本傳動機構進行分析論證。
        本傳動機構的特點是:減速器橫向尺寸較小,兩大吃論浸油深度可以大致相同。結構較復雜,軸向尺寸大,中間軸較長、剛度差,中間軸承潤滑較困難。


        電動機的選擇
        1.電動機類型和結構的選擇
        因為本傳動的工作狀況是:載荷平穩、單向旋轉。所以選用常用的封閉式Y(IP44)系列的電動機。

        2.電動機容量的選擇
        1)工作機所需功率Pw
        Pw=3.4kW
        2)電動機的輸出功率
        Pd=Pw/η
        η==0.904
        Pd=3.76kW

        3.電動機轉速的選擇
        nd=(i1’·i2’…in’)nw
        初選為同步轉速為1000r/min的電動機

        4.電動機型號的確定
        由表20-1查出電動機型號為Y132M1-6,其額定功率為4kW,滿載轉速960r/min。基本符合題目所需的要求。


        計算傳動裝置的運動和動力參數
        傳動裝置的總傳動比及其分配
        1.計算總傳動比
        由電動機的滿載轉速nm和工作機主動軸轉速nw可確定傳動裝置應有的總傳動比為:
        i=nm/nw
        nw=38.4
        i=25.14

        2.合理分配各級傳動比
        由于減速箱是同軸式布置,所以i1=i2。
        因為i=25.14,取i=25,i1=i2=5
        速度偏差為0.5%<5%,所以可行。 ...
