課程設計液壓泵站設計（帶說明書）

文件大小： 924.8 KB
下載次數：
文件評級：
更新時間：2015-05-21
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

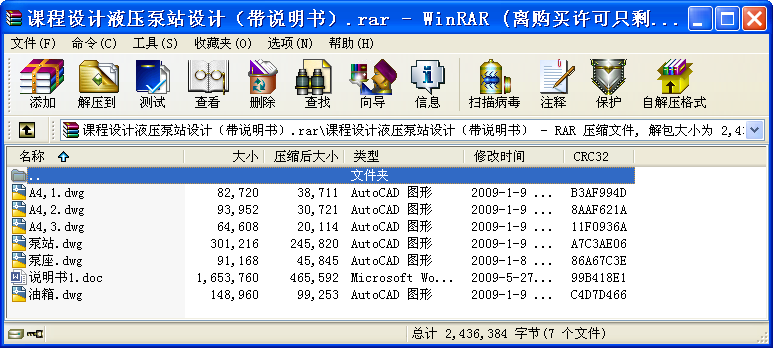

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1、設計液壓系統方案
泵性能試驗臺用于：液壓泵的空載性能測試、液壓泵壓力－流量特性和功率特性測試、液壓泵的效率特性（機械效率、容積效率、總效率）
液壓泵的空載性能測試主要是測試泵的空載排量。在不考慮泄漏情況下，泵軸每轉排出油液的體積。理論上，排量應按泵密封工作腔容積的幾何尺寸精確計算出來；工業上，以空載排量取而代之。空載排量是指泵在空載壓力下泵軸每轉排出油液的體積。
液壓泵的流量特性是指泵的實際流量q隨出口工作壓力p變化特性。
液壓泵的功率特性是指泵軸輸入功率隨出口工作壓力p變化特性。

目錄
1、設計液壓系統方案 ………………………………………………………（1）
2、組成元件設計………………………………………………………………（2）
2.1 液壓泵的確定…………………………………………………………… （2）
2.2電動機的選型……………………………………………………………（3）
2.3 液壓控制閥的確定………………………………………………………（5）
2.4 油箱的設計………………………………………………………………（10）
2.5 液壓輔助元件……………………………………………………………（16）
3、液壓系統計算 ………………………………………………………………（20）
3.1 壓力損失驗算……………………………………………………………（20）
3.2 系統效率估算……………………………………………………………（20）
3.3 發熱溫升估算及熱交換器的選擇………………………………………（21）
4、試驗臺總成結構設計……………………………………………………（22）
4.1液壓控制裝置的集成……………………………………………………（22）
4.2試驗臺總體集成…………………………………………………………（23）
5、試驗臺的組裝和使用維護…………………………………………………（25）
5.1 液壓元件和管件的質量檢查……………………………………………（25）
5.2 液壓泵站的使用與檢查 ………………………………………………（29）
6、撰寫試驗指導書 …………………………………………………………（30）
7、總結 …………………………………………………………………………（33）
參考文獻 ………………………………………………………………………（35） ...
