鞭炮插引機構設計

文件大小： 6.96 MB
下載次數：
文件評級：
更新時間：2015-06-02
發 布人：馬上有錢

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

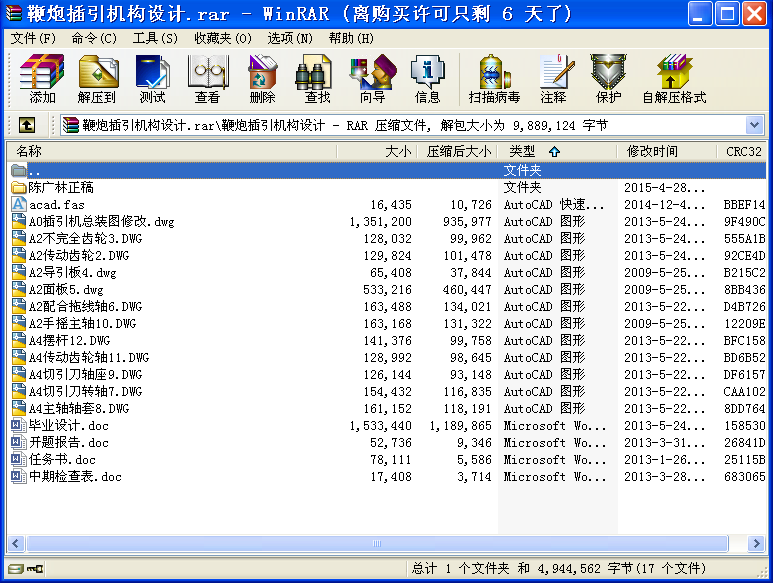

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：目前鞭炮引線插入設備主要采用手動方式，工人勞動強度大，生產效率低。為了提高生產效率，在分析引線插入過程與要求的基礎上，開發了自動插引機。該設備通過手搖控制機構，實現了引線插入、炮盤進給的自動完成，該設備安全、高效，生產效率高。根據引線插入機構的工作過程，建立了結構關系式，在不同的設計要求（鞭炮的大小與引線的長短）下，實現了插引機的參數化設計。鞭炮是我國的傳統產品，歷來由手工制作。雖然近幾年鞭炮生產的少部分工序采用了一些機械設備，但大部分工序仍沿用傳統的手工操作方式，其生產效率低，用工多，勞動強度大，安全隱患多，自動化程度低。我們根據有關廠家的要求，研制了完成鞭炮引線插裝工作一體化設備—鞭炮引線插裝自動機械。本設備屬多工位間歇式裝配自動機械，由轉位及定位機構、上料機構、扎眼機構、引線插入及剪斷機械手和壓眼機構等組成。
關鍵詞：插引機；鞭炮；

1 緒論
1.1 簡述
燃放鞭炮是人們慶祝重要節日的一個重要內容，特別是隨著一些大城市春節期間的解禁，鞭炮在國內外都有很大的需求量。然而，鞭炮的生產大部分還是手工作坊式制作，其中插引線還處于手動或腳踏狀態，工人勞動強度大、生產效率低，不能滿足安全、高效的生產要求。為了擴大規模，提高效率，鞭炮生產廠家急需一種既安全、又高效的插引線設備。筆者在分析引線插引過程與要求的基礎上，設計了插引機該設備通過手搖控制機構，實現了引線插入、炮盤進給的自動完成，該設備安全、高效，每小時可以生產 100 盤炮以上，生產效率是原來的 3~4倍。
引線插入是鞭炮生產的一個重要環節，引線的長短與插入的位置直接影響到鞭炮的質量。引線的插入設備要考慮安全防爆，符合國家安全生產的要求；另外，引線的插入速度應達到高效，并且引線插入設備價格不能太高。為了安全燃放鞭炮，鞭炮的引線必須在內部與炸藥接觸，在外部留有一定的長度，以便燃放人員及時到達安全地帶。引線的直徑一般為φ1mm，不同鞭炮的直徑、高度不一樣，引線的長短也不一樣。成品的鞭炮有不同的排列方式，最常見的有兩種，一種是以辮子的形式出現，一種是以正六邊形排列（如圖1 所示）。在鞭炮制作過程中，為了提高插引線的效率，無論是手工插、還是機插，一般是以正六邊形排列，這種排列方式既便于捆扎，在包裝、運輸時也可以最大限度的利用空間。

目錄

摘要………………………………………………………………………………5
關鍵詞……………………………………………………………………………5
目錄………………………………………………………………………………3
1緒論………………………………………………………………………………6
1.1簡述………………………………………………………………………6
1.2鞭炮插引機的國內現狀……………………………………………………6
1.3本課題的研究目的和內容…………………………………………………9
1.4本課題的研究意義…………………………………………………………9
2鞭炮插引機的機械結構原理及運動分析……………………………………10
2.1鞭炮插引機機構工作原理和工藝動作分解………………………………10
2.2根據工藝動作和協調要求擬定運動循環圖………………………………11
2.3鞭炮插引機執行機構選型…………………………………………………14
2.3.1鞭炮插引機雙膠輥的機構方案………………………………………13
2.3.2鞭炮插引機壓引板機構方案………………………………………15
2.3.3鞭炮插引機切引刀機構方案…………………………………………15
2.3.4鞭炮插引機送料板機構方案……………………………………………16
2.3.5鞭炮插引機切引刀凸輪機構的尺寸設計………………………………17
2.3.6鞭炮插引機切引刀凸輪機構速度分析…………………………………21
2.3.7鞭炮插引機壓引板曲柄機構的設計………………………………23
2.4鞭炮插引機機械運動方案分析……………………………………………22
3鞭炮插引機機械結構設計計算及分析……………………………………23
3.1鞭炮插引機機械結構設計………………………………………………24
3.2鞭炮插引機機械結構受力分析與計算……………………………………25
3.2.1鞭炮插引機軸用鍵受力計算……………………………………………26
3.2.2鞭炮插引機齒輪的設計…………………………………………………29
3.2.3鞭炮插引機切刀轉動拉伸彈簧設計計算………………………………29
3.24鞭炮插引機主軸的設計計算及其校核…………………………………30
4結論……………………………………………………………………………31
參考文獻……………………………………………………………………32
致謝……………………………………………………………………………33 ...
