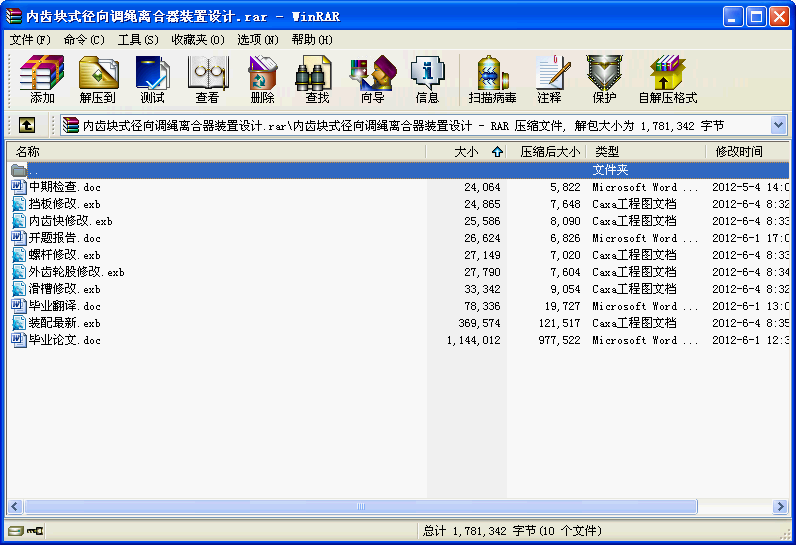

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

內齒塊式徑向調繩離合器裝置設計
摘要

提升機是礦山大型固定設備之一，是聯系井下與地面的主要運輸工具，在礦山生產建設中起著重要的作用。礦井提升機主要用于煤礦、金屬礦和非金屬礦中提升煤炭、礦石和矸石、升降人員、下放材料、工具和設備。
礦井提升機與壓氣、通風和排水設備組成礦井四大固定設備，是一套復雜的機械——電氣排組。所以合理的選用礦井提升機具有很大的意義。
礦井提升機的工作特點是在一定的距離內，以較高的速度往復運行。為保證提升工作高效率和安全可靠，礦井提升機應具有良好的控制設備和完善的保護裝置。礦井提升機在工作中一旦發生機械和電器故障，就會嚴重地影響到礦井的生產，甚至造成人身傷亡。
熟悉礦井提升機的性能、結構和動作原理，提高安裝質量，合理使用設備，加強設備維護，對于確保提升工作高效率和安全可靠，防止和杜絕故障及事故的發生，具有重大意義。
雙滾筒在大型煤礦上廣泛應用，提升人員和物料的效率非常高。繩索在兩個滾筒上的纏繞方向相反，所以兩個載重室的運動方向相反。但是，隨著長時間的運轉，繩索受到力的作用而產生拉長變形。因此，導致載重室不能準確的回的初始位置。所以，調繩離合器的作用就凸顯起來。
徑向齒輪離合器目前廣泛使用，但由于結構復雜,加大了軸向長度，增加了設備的重量,設備本身的成本較高。結合徑向齒輪離合器的特點，我們設計了一種把原內齒圈做成內齒塊，原齒塊和固定轂合為一個外齒輪轂，為主要結構的新型多齒塊徑向手動離合器。兩個滾筒一個是活動的，一個是固定的。在活動滾筒的所在軸上安裝離合器。該離合器主要由：外齒輪轂、內齒塊、拉桿機構等組成。內齒塊兩端的滑槽與活動滾筒的腹板連成一體。正常提升時，內齒塊與外齒輪轂嚙合。。動力從主軸傳遞到外齒輪轂，再到內齒塊上，通過兩側滑槽傳遞到活動滾筒上。主軸帶動滾筒一起轉動，完成提升或下放任務。調節繩長時，固定活動滾筒后，轉動內齒塊上方的螺桿，拉動內齒塊沿滑槽移動，與外齒輪轂脫開。依次把幾個內齒塊都脫離外齒輪轂后，主軸就與活動滾筒脫離開來，即可進行調繩操作。
調繩離合器在雙滾筒礦用提升機上有巨大的作用，具有一定的現實意義。
關鍵詞：礦用提升機調繩離合器內齒塊外齒輪轂滑槽

目錄

前言 1
第一章緒論 3
1.1 國內外提升機研究狀況 3
1.2提升機的用途 7
1.3提升機的分類和結構 8
1.4 礦井提升機操作、維護與檢修 11
1.4.1 操作規程 11
1.4.2 設備運轉過程中的檢查及維護內容 12
1.4.3 提升機運行規定 15
1.4.4定期維護、潤滑 18
1.4.5 檢修規程 19
1.5課題研究的目的和意義 21
1.6小結 22
第二章礦井提升機的組成及分類 23
2.1 科技名詞定義 23
2.2 礦井提升機的組成 23
2.3 礦井提升機的分類 24
2.4小結 29
第三章：調繩離合器的類別與分析 30
3.1支輪連接式調繩離合器 30
3.2蝸輪蝸桿式 31
3.3軸向齒輪式 33
3.4 徑向齒輪式 34
第四章：多齒塊徑向手動離合器的設計 36
4.1結構組成 37
4.2主要參數的計算 39
4.2.1 外齒輪轂的齒數及調繩精度 39
4.2.2 齒塊的數量以及齒塊齒數 40
4.2.3 齒輪的模數 40
4.3材料選用 41
4.4 應用效果 42
致謝 44
參考文獻 45 ...
