自行車腳蹬內板級進模設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

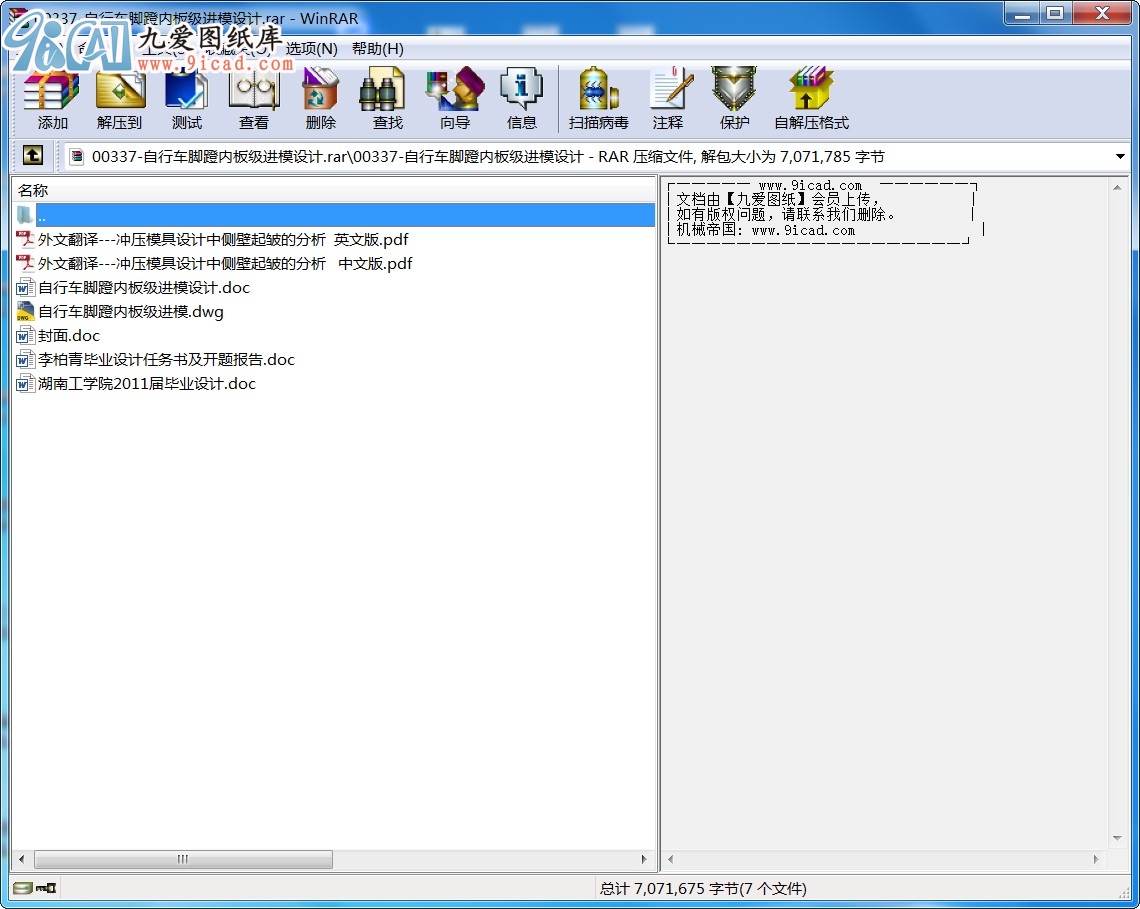

- 00337-自行車腳蹬內板級進模設計.rar
00337-自行車腳蹬內板級進模設計.rar
摘 要 3
前 言 4
自行車腳蹬內板 5
1 沖壓件的工藝性 7
1.1沖壓件的工藝性分析 7
1.2工藝方案的確定 7
2 排樣方案的設計 8
2.1排樣 8
2.2條料寬度和導料板間距的確定 8
2.3材料利用率 9
3沖裁工藝力及壓力中心的計算 11
3.1沖裁力的計算 11
3.2翻孔的計算 12
3.3整形力的計算 15
3.4壓力中心的計算 16
4 壓力機的選擇 16
5 模具中主要尺寸的計算 17
6 編制工藝卡片 22
7 模具結構設計 24
8 模具主要零部件的設計 25
8.1定位方式的選擇 25
8.2卸料、出件方式的選擇 25
8.3導向方式的選擇 26
9 模具的裝配、調試和檢測 29
9.1模具的裝配 29
9.2沖裁模具的調試 30
9.3模具的檢測 30
10 模具材料的選用要求和選擇原則 32
10.1冷沖模材料的選用要求 32
10.2 材料的選用原則 33
致 謝 34
參考文獻 35
摘 要
本設計是沖孔翻孔落料級進模的設計，沖壓模具主要是將板料分離或成形而得到制件的加工方法。設計零件為自行車腳蹬內板，是普通的厚板沖壓件，尺寸精度要求不高，主要是翻孔整形問題。因為模具的生產主要是大批量的生產，而且模具可以保證沖壓產品的尺寸精度和產品質量，模具的設計與制造主要考慮到模具的設計能否滿足工件的工藝性設計，能否加工出合格的零件，以及后來的維修和存放是否合理等。在本次設計中的自行車腳蹬內板中，不僅要考慮要使做出的零件能滿足工作要求，還要保證它的使用壽命。
其次設計中還要考慮到它的實際工作環境和必須完成的設計任務，模架采用對角型模架，凹模采用組合凹模，這樣可以采用線切割等數控設備來一次完成全部的工序加工，在設計中我要考慮到很多關于我所設計模具的知識，包括它的使用場合、外觀要求等，從這里可以知道模具設計是一項很復雜的工作，所以在設計要不斷的改進直到符合要求。
關鍵詞 ：翻孔;工藝性;級進模
前 言
在本次設計中我所設計的是自行車腳蹬內板沖孔翻孔落料模，此模具為小型大批量生產，因此對模具的壽命和精密度要求都很高，所以在設計的任務主要是模具類型的選擇和工作部分的制造，模具制造時的材料選擇，在滿足模具工作負載的前提下盡量采用價格低廉的材料，多采用先進的模具材料，這樣不僅能設計和制造出合格的模具，也能充分的利用現代科技為工業的發展提供技術支持。
結合我國近年來模具的發展歷史，雖然在設計制造方法和手段方面已基本達到了國際水平，模具結構功能方面也接近國際水平，在轎車模具國產化進程中前進了一大步，但在制造質量、精度、制造周期等方面，與國外相比還存在一定的差距。所以我所設計的模具要考慮到更多的方面，結合我國的實際國情，多方考察找到適合自己特點的地方，這樣不僅可以設計出合格的模具產品，還能提高自己的能力。
標志沖模技術先進水平的多工位級進模，是我國重點發展的精密模具品種。有代表性的是集機電一體化的鐵芯精密自動閥片多功能模具，已基本達到國際水平。近年來隨著數控技術的不斷推進和高技能人才的不斷出現，我國的模具市場整體上還能滿足大多數企業的需求，但是很多的關鍵技術和國外相比起來還是有很大差距的，這就要求我在引進國外模具的同時要更大程度的把技術也引進過來。
但總體上和國外的多工位級進模相比，在制造精度、使用壽命、模具結構和功能上，我還有相當長的一段路要走，這就要求模具設計人員在工作中要刻苦努力，不斷創新，打造屬于自己的品牌，所以需要我們更多的去努力去奮斗！ ...
