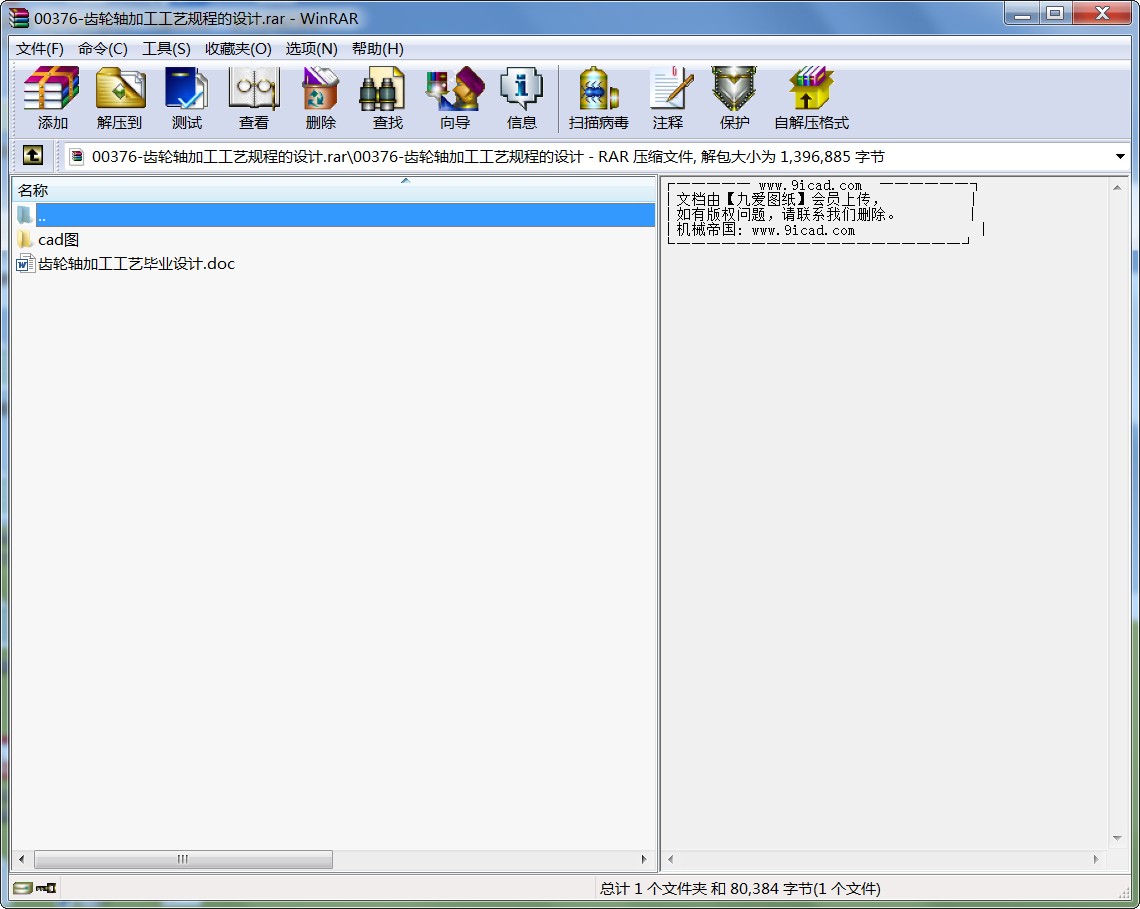

- 00376-齒輪軸加工工藝規程的設計.rar
題目:齒輪軸加工工藝規程的設計
摘 要
本設計是關于齒輪軸加工工藝規程的設計，以介紹設計方法為宗旨，著重實力，力圖做到內容完整、詳實。
本書主要介紹機械制造工藝規程設計的基本要求、內容、方法和步驟。
關鍵詞 ：
工藝規程 CAD
序言
機械制造工藝及設備畢業設計是我們完成本專業教學計劃的最后一個極為重要的實踐性教學環節，是使我們綜合運用所學過的基本課程，基本知識與基本技能去解決專業范圍內的工程技術問題而進行的一次基本訓練 。
我們?cè)谕瓿僧厴I(yè)設計的同時，也培養了我們正確使用技術資料，國家標準，有關手冊，圖冊等工具書，進行設計計算，數據處理，編寫技術文件等方面的工作能力，也為我們以后的工作打下堅實的基礎，所以我們要認真對待這次綜合能力運用的機會！
其主要目的是：
1.培養學生綜合分析和解決本專業的一般工程問題的獨立能力，拓寬和深化所學的知識。
2. 培養學生樹立正確的設計思想，設計思維，掌握工程設計的一般程序，規范和方法。
3.培養學生正確的使用技術知識，國家標準，有關手冊，圖冊等工具書，進行設計計算，數據處理，編寫技術文件等方面的工作能力和技巧。
4. 培養學生進行調整研究，面向?qū)嶋H，面向生產，向工人和工程技術人員學習的基本工作態度，工作作風和工作方法。
第一章 課題簡介
本零件主要用于減速器的傳動軸，它要求的精度較高。
其原始資料如下：
零件材料： 45鋼
技術要求： 齒輪軸應經調質處理，硬度為20—30HRC
生產批量： 批量生產
零件數據： 見零件圖
齒輪軸零件圖
第二章 設計內容
2.1零件分析
2.1.1零件的作用
本零件的作用是用于減速器內部傳動用的，且要求傳動平穩。
2.1.2零件的工藝分析
由零件圖可知，主要加工表面有：
（1）.尺寸 20m6圓周面
（2）.尺寸 24圓周面
（3）.尺寸 24圓周面
（4）. 34圓周面及齒面
（5）.公稱直徑 12螺紋
（6）.錐面1：20的外表面
（7）.二端面為基準面
由上述可知，各加工表面以尺寸 20m6圓周面、 34圓周面及齒面為主，有較高的尺寸精度要求，因此，擬訂 20m6圓周面、 34圓周面及齒面為主的工藝方案。為了保證各表面的相對位置精度要求，應以二端面為定位基準，便于實現基準重合和基準統一。以保證其它重要尺寸。
...
