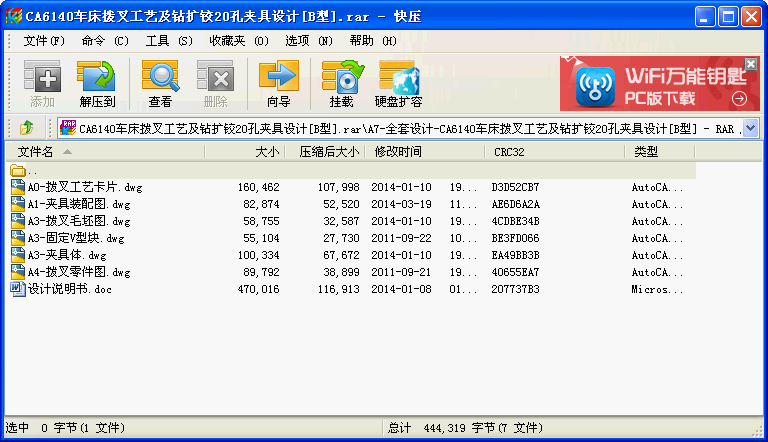

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
![CA6140車床撥叉工藝及鉆擴鉸20孔夾具設計[B型]畢業設計](http://www.huntcitygirl.com/d/file//62980c732eaa75c8a2a0480313873d90.png)
- CA6140車床撥叉工藝及鉆擴鉸20孔夾具設計[B型]畢業設計
一、零件的分析
(一)零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的Φ20孔與操縱機構相連，二下方的Φ50半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
(二)零件的工藝分析
零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
1、小頭孔Φ20以及與此孔相通的Φ8的圓孔、M6螺紋孔
2、大頭半圓孔Φ50
3、撥叉底面、小頭孔端面、大頭半圓孔端面，大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.07mm，小頭孔上端面與其中心線的垂直度誤差為0.05mm。
由上面分析可知，可以粗加工撥叉上端面，然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。
...
