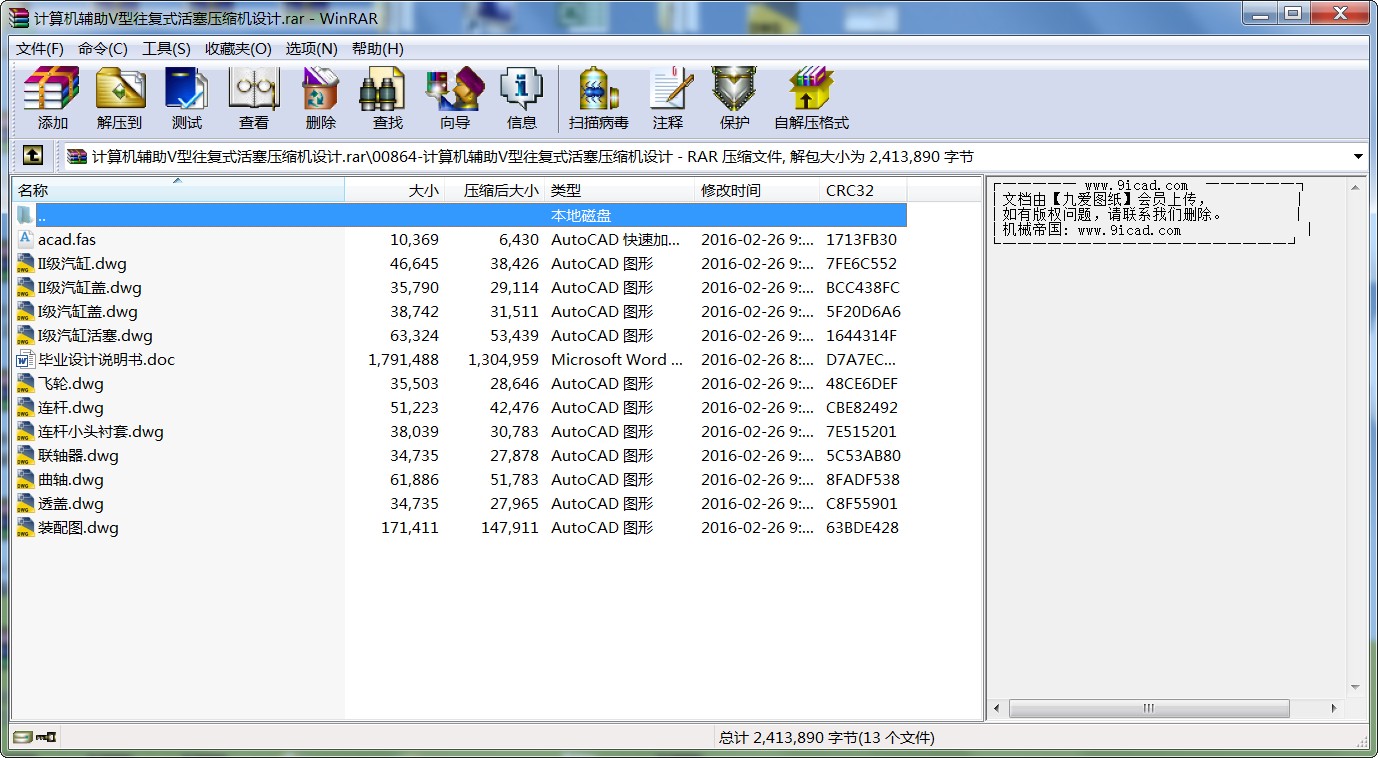

計算機輔助V型往復式活塞壓縮機設計.rar
摘要

往復活塞式壓縮機是容積式壓縮機的一種，是利用活塞在氣缸中對流體進行擠壓，使流體壓力提高并排出的壓縮機械。熱力、動力計算是壓縮機設計計算中基本的，又是最重要的一項工作，根據用戶提供的成分、氣量、壓力等參數要求，經過計算得到壓縮機的相關參數，如級數、列數、氣缸尺寸、軸功率等。經過動力計算得到活塞式壓縮機的受力情況。準確地分析機組受力情況，對于消除機組的振動非常重要。在變工況條件下，需要快速實現核算原設計的飛輪是否滿足運行要求。活塞式壓縮機熱力計算、動力計算的結果將為各部件圖形以及基礎設計提供原始數據，其計算結果的精確程度體現了壓縮機的設計水平，也是壓縮機研究方面的一個課題。

關鍵詞：活塞式壓縮機; 熱力計算; 動力計算;氣缸；曲軸

Abstract

Reciprocating piston compressor is a volume compressor, which is to increase pressure to discharge fluid by piston. Thermal and dynamic compressor design is the basic and most important one, according to users with the content, gas, pressure and other parameters, calculated after the compressor related pa-rameters, such as class, number, size cylinder, shaft power, and so on. After driving force calculated piston compressor of the force. It is very important to eliminate the vibration by accurate analysis of the force units. During alterative working conditions, it is need to meet the movement requirement for original design of flywheel rapidly. Thermodynamic and dynamic calculations of Piston compressor provide original data for unit graphics and basic design, the calculated results reflect the grade of the compressor design, and the compressor is a study of the topic.

Keywords: piston-type compressors; Thermodynamic calculations; Dynamic cal-culation; Cylinder; Crankshaft recalculation

目錄

中文摘要 Ⅰ
英文摘要 Ⅱ
第1章緒論 1
1.1用途和適用范圍 1
1.2 工作原理 1
1.2 活塞壓縮機特點 1
第2章總體設計 2
2.1結構方案的選擇 2
2.2電機的選擇 4
第3章熱力計算 5
3.1給定條件 5
3.2結構形式及主要結構參數 5
3.3熱力計算 5
第4章動力計算 9
第5章汽缸部分的設計 11
5.1汽缸 11
5.2活塞 14
5.3氣閥 14
5.4活塞環 15
第6章基本部件的設計 16
6.1機身、中體 16
6.2曲軸 16
6.3連桿 22
6.4軸承的選取 29
第7章其他部件的設計 30
7.1聯軸器 30
7.2飛輪 30
第8章壓縮機的安裝、試車與調整 31
8.1壓縮機的安裝 31
8.2壓縮機的試車 31
8.3壓縮機的調整 31
8.4壓縮機的維護和修理 31
8.5活塞式壓縮機的常見故障分析及消除方法 32
第9章結論 34
參考文獻 35
致謝 36

第一章概論
1.1 用途和適用范圍
空氣壓縮機是氣源裝置中的主體，它是將原動機（通常是電動機）的機械能轉換成氣體壓力能的裝置，是壓縮空氣的氣壓發生裝置。
空氣壓縮機的種類很多，按工作原理可分為容積型壓縮機和速度型壓縮機。容積型壓縮機的工作原理是壓縮氣體的體積，使單位體積內氣體分子的密度增加以提高壓縮空氣的壓力；速度型壓縮機的工作原理是提高氣體分子的運動速度，使氣體分子具有的動能轉化為氣體的壓力能，從而提高壓縮空氣的壓力。
本機屬于雙級單作用風冷移動式空氣壓縮機。主要供給風動工具風動機械自動操作裝置所需要的壓縮空氣，廣泛應用于工業，農業，交通運輸及醫療事業上的各種作業上。
隨著工業的發展，活塞式壓縮機的使用日趨廣泛。主要應用于采礦、冶金、石油、化工、機械、建筑等部門。
1.2 工作原理
當曲軸旋轉時，通過連桿的傳動，活塞便做往復運動，由氣缸內壁、氣缸蓋和活塞頂面所構成的工作容積則會發生周期性變化。活塞從氣缸蓋處開始運動時，氣缸內的工作容積逐漸增大，這時，氣體即沿著進氣管，推開進氣閥而進入氣缸，直到工作容積變到最大時為止，進氣閥關閉；活塞反向運動時，氣缸內工作容積縮小，氣體壓力升高，當氣缸內壓力達到并略高于排氣壓力時，排氣閥打開，氣體排出氣缸，直到活塞運動到極限位置為止，排氣閥關閉。當活塞再次反向運動時，上述過程重復出現。總之，曲軸旋轉一周，活塞往復一次，氣缸內相繼實現進氣、壓縮、排氣的過程，即完成一個工作循環。
...
