      設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備(831008).rar
      • 該文件為rar格式
      • 文件大小: 198.89 KB
      • 下載次數0
      • 文件評級
      • 更新時間:2016-03-08
      • 發 布 人: 馬上有錢
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分

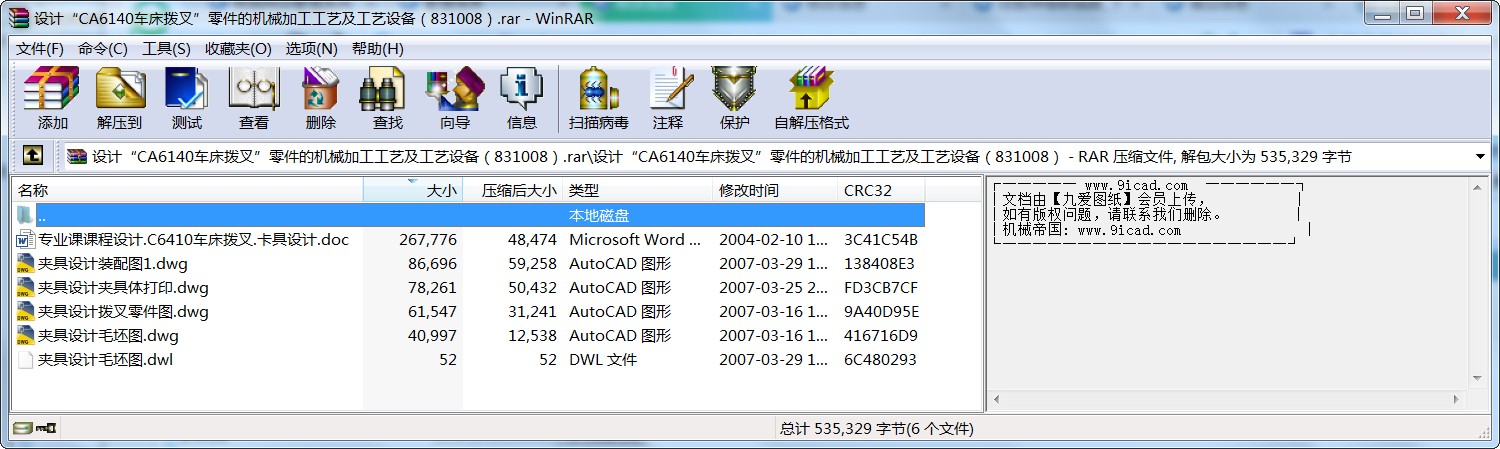

      • 設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備(831008).rar
      • 一、零件的分析


        (一) 零件的作用
        題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中,主要起換檔,使主軸回轉運動按照工作者的要求工作,獲得所需的速度和扭矩的作用。零件上方的φ20孔與操縱機構相連,二下方的φ50半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體,加工時分開。
        (二) 零件的工藝分析
        CA6140車床共有兩處加工表面,其間有一定位置要求。分述如下:
        1. 以φ20為中心的加工表面
        這一組加工表面包括:φ20 的孔,以及其上下端面,上端面與孔有位置要求,孔壁上有一個裝配時鉆鉸的錐孔,一個M8的螺紋孔。下端有一個47°的斜凸臺。這三個都沒有高的位置度要求。
        2. 以φ50為中心的加工表面
        這一組加工表面包括:φ50 的孔,以及其上下兩個端面。
        ...
