包鋼燒結φ250卸灰閥設計

文件大小： 1.63 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

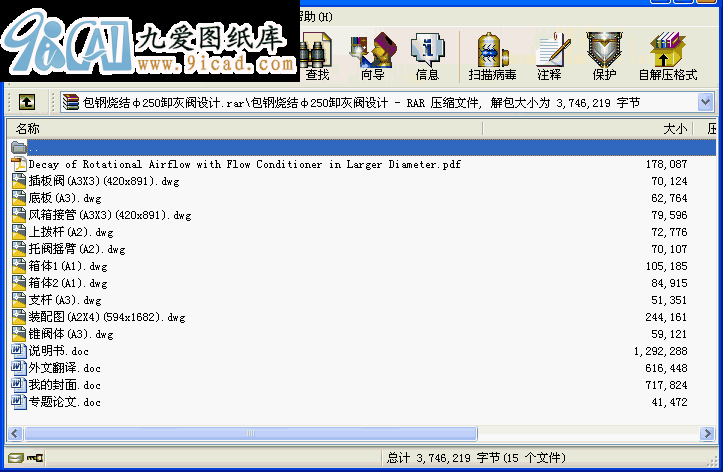

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
電動蘑菇頭式雙層卸灰閥是燒結廠專用的一種卸灰裝置，燒結機雙層卸灰閥的作用是在保證不漏料的情況下,把臺車底部從風箱漏下的燒結礦料粒,定時排到除塵皮帶運輸機上。它的使用性能直接影響到燒結機產量、作業率能否進一步提高。而φ250電動蘑菇頭式雙層卸灰閥結構簡單、工作效率高、除塵量較大（3t/h）、具有雙層結構密封性能好、占地面積小、適合在惡劣的環境中工作。因此，電動蘑菇頭式雙層卸灰閥在各鋼鐵廠得到廣泛的應用。
在這次畢業設計中，主要是對電動蘑菇頭式雙層卸灰閥的傳動部分進行設計，具體設計步驟分成一下幾部分：進行傳動方案的總體設計、傳動零件的設計、軸系部件的設計以及金屬的熱處理和零件的磨損、密封與潤滑。
關鍵詞：卸灰閥；蘑菇頭式；除塵；主傳動
目錄

摘要 I
Abstract II
第一章緒論 1
1.1 課題來源及課題設計的意義 1
1.1.1 燒結廠粉塵來源 1
1.1.2 燒結廠生產工藝中廢氣的產生 2
1.1.3 污染物特點及其技術參數 2
1.2 燒結廠廢氣治理所采取的措施 3
1.2.1 燒結機廢氣除塵 3
1.2.2 燒結機煙氣中二氧化硫的治理 3
1.2.3 燒結機尾除塵 4
1.2.4 整粒系統除塵 5
1.2.5 球團豎爐煙氣治理 5
1.2.6 生產工藝流程的改革 6
1.2.7 燒結廠煙氣冷卻機廢氣的余熱回收方式 6
1.2.8 除塵技術裝備水平和效果普遍提高 7
1.2.9 燒結廠粉塵二次污染控制采取的措施 7
1.2.10加強設計工作適應生產要求 7
1.2.11加強操作和設備維護 8
1.3 卸灰閥的分類及其工作原理 8
1.3.1 卸灰閥的選用原則 8
1.3.2 常見卸灰閥的結構及其工作原理 9
第二章傳動裝置的總體設計 13
2.1 確定傳動方案 13
2.1.1 傳動裝置的組成 13
2.1.2 合理確定傳動方案 13
2.1.3 確定減速器結構及其零部件 13
2.1.4 選擇電動機的型號 14
第三章傳動零件的設計 17
3.1 擺線針輪行星傳動設計 17
3.1.1 特點 17
3.1.2 減速器的選擇 18
3.1.3 設計計算 18
3.2 傳動托閥搖臂軸的設計 21
3.3 圓柱螺旋壓縮彈簧的設計計算 30
第四章其余零部件的設計 35
4.1 鍵的選擇和鍵聯結的強度計算 35
4.1.1 減速器與撥盤軸靜聯結所用鍵 35
4.1.2 上撥桿與軸靜聯接所用鍵 35
4.1.3 托閥搖臂與軸聯接所用鍵 35
4.2 軸承選擇與校核 36
4.2.1 托閥搖臂軸左端軸承選擇與校核 36
4.2.2 托閥搖臂軸右端軸承選擇與校核 37
第五章主要部件結構設計及金屬的熱處理 38
5.1 箱體（焊接件） 38
5.2 錐閥體（QT50-5） 38
5.3 彈簧 39
第六章磨損、潤滑與密封 41
6.1 影響開啟閥磨損的各種因素 41
6.2 密封 42
6.3 潤滑（軸承的潤滑） 43
結束語 45
參考文獻 47

...
