大直徑輥筒雙頭鏜孔專機承載裝置和自定心裝置的設計

文件大小： 4.38 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

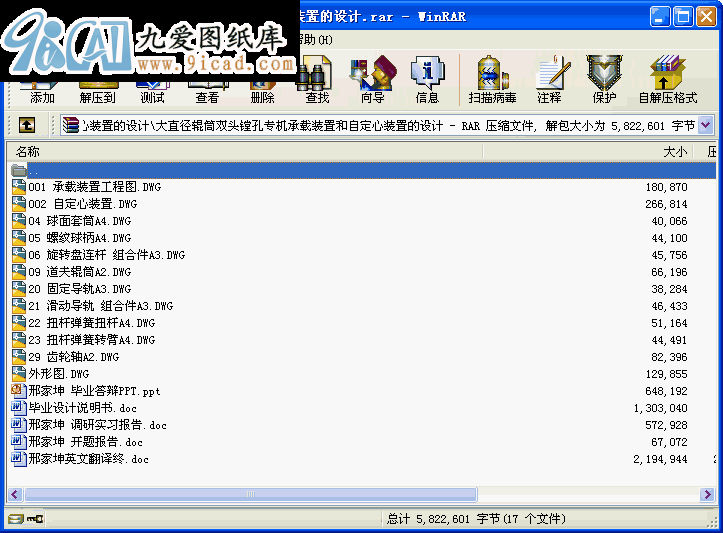

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本論文是關于大直徑輥筒雙頭鏜孔專機承載裝置和自定心裝置的設計說明。首先，本文簡要概述了課題的選題背景及發展現狀，對雙頭鏜孔專機的加工對象錫林輥筒及道夫輥筒進行了結構和加工工藝的分析。其次，根據承載裝置和自定心裝置的性能要求進行了方案的擬定并在方案對比分析的基礎上確定出了相對合理的方案。承載裝置對錫林輥筒與道夫輥筒的定位采用類似V形面的定位方式，驅動方式為減速電動機齒輪傳動。自定心裝置采用帶雙矩形導軌的可移動箱體實現三個旋轉軸的同時進給，采用液壓缸驅動六桿機構運動進而實現自定心裝置的三個旋轉軸同步轉動。同時，對方案中用到的電動機、液壓缸、扭桿彈簧進行了計算選擇及連桿機構的運動確定性的驗證。最后，校核了承載裝置中驅動軸的強度及軸承的壽命，并在結論中總結了本設計的優點和創新點，對方案中存在的問題進行了分析并提出了改進方向。
關鍵詞：承載裝置自定心裝置六桿機構
目錄
引言 1
1 課題介紹 2
1.1 課題名稱 2
1.2 課題概述 2
1.3 課題背景及發展現狀 2
2 零件的結構和加工工藝分析 4
2.1 輥筒的加工工藝要求 5
2.2 輥筒的加工工藝流程 5
2.3 零件的工藝分析 5
3 方案擬定 6
3.1 承載裝置及自定心裝置的設計要求 6
3.1.1 承載裝置的設計要求 6
3.1.2 自定心裝置的設計要求 7
3.2 課題可行性分析 7
3.3 方案的設計與對比分析 8
3.3.1 承載裝置方案設計 8
3.3.2 承載裝置方案的對比分析 12
3.3.3 自定心裝置方案設計 13
3.3.4 自定心裝置方案的對比分析 17
3.4 方案的選擇確定 18
4 理論計算及關鍵零部件的校核 18
4.1 理論計算 18
4.1.1 電動機的選擇 18
4.1.2 液壓缸的選擇 19
4.1.3 連桿機構的計算 22
4.1.4 自定心裝置中扭桿彈簧的計算 23
4.2 關鍵零部件的校核 25
4.2.1 承載裝置驅動軸的校核 25
4.2.2 鍵聯接的選擇與校核 28
4.2.3 軸承的校核 28
結論 30
參考文獻 31
致謝 32
附錄 33 ...
