大直徑輥筒專用外圓磨床設計

文件大小： 3.58 MB
下載次數：
文件評級：
更新時間：2014-05-25
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

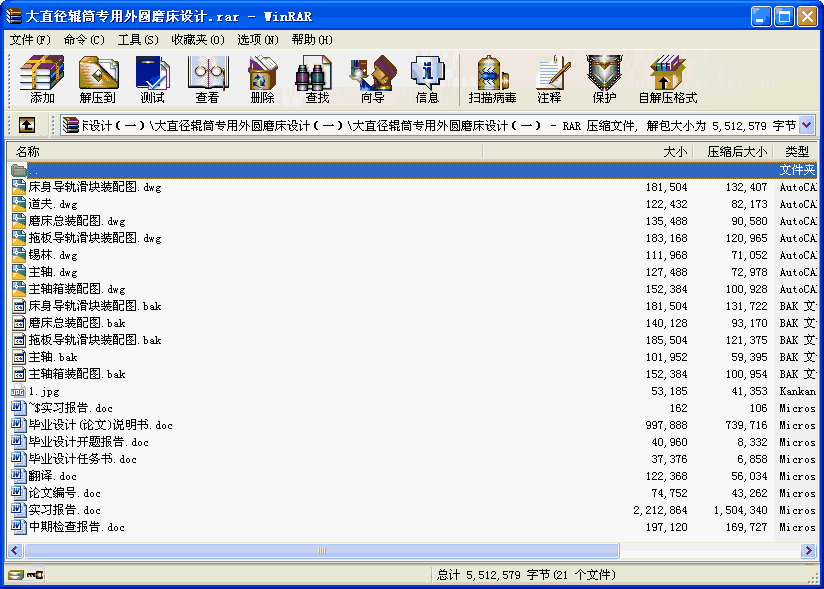

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
隨著社會和科技的發展，對機械零件的精度和表面質量要求越來越高，各種高硬度材料的應用日益增多，磨床的使用范圍日益擴大。，在精密加工當中，有許多零部件是通過精密磨削來達到其要求的，而精密磨削加工會要在相應的精密磨床上進行，因此精磨磨床在精密加工中占有舉足輕重的作用。此外，對磨床的環保要求越來越高，絕大部分的機床產品都采用全封閉的罩殼，絕對沒有切屑或切削液外濺的現象。本文主要研究的是大直徑滾筒外圓專用磨床的導軌設計和磨頭設計，導軌和磨頭的設計影響磨床的精度，設計時，必須從實際情況出發，有機地結合各種導軌和主軸箱形式，力求設計出結構簡單、工作可靠、成本低、調整維修方便的導軌和合理的主軸。
關鍵詞：專用磨床，大直徑輥筒，導軌，磨頭
目錄
目錄 3
1.緒論 4
1.1磨床的類型與用途 4
1.1.1磨床的類型及特點 4
1.1.2 磨床的用途 4
1.1.3 外圓磨削 5
1.2 磨床的現狀及其發展趨勢 6
2.設計任務書 8
2.1畢業設計題目 8
2.2零件工藝分析 8
3.機械傳動原理圖及說明 11
3.1主要運動 11
3.2設計重點與難點 11
3.3擬采用的途徑與手段 12
3.4磨床總體布局 12
4.導軌設計 14
4.1導軌的功用和分類 14
4.2導軌的設計要求 14
4.3導軌的截面形狀選擇 15
4.4導軌的組合形式 16
4.5導軌組合形式的選用 17
4.6導軌的傳動形式 18
4.6.1滾珠絲杠副的選擇 19
5.砂輪架設計 21
5.1砂輪架設計的基本要求 21
5.2砂輪架設計應滿足以下幾點基本要求： 21
5.3主軸軸承系統的剛性 21
5.4砂輪架主軸強度的校核 21
5.5主軸剛度校核 22
5.6電動機的選擇 23
5.7皮帶設計 23
5.8帶輪設計 24
5.9砂輪的選用 26
6.結論 28
致謝 29
參考文獻 30 ...
