連鑄小方坯液壓剪切機液壓系統

文件大小： 2.86 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

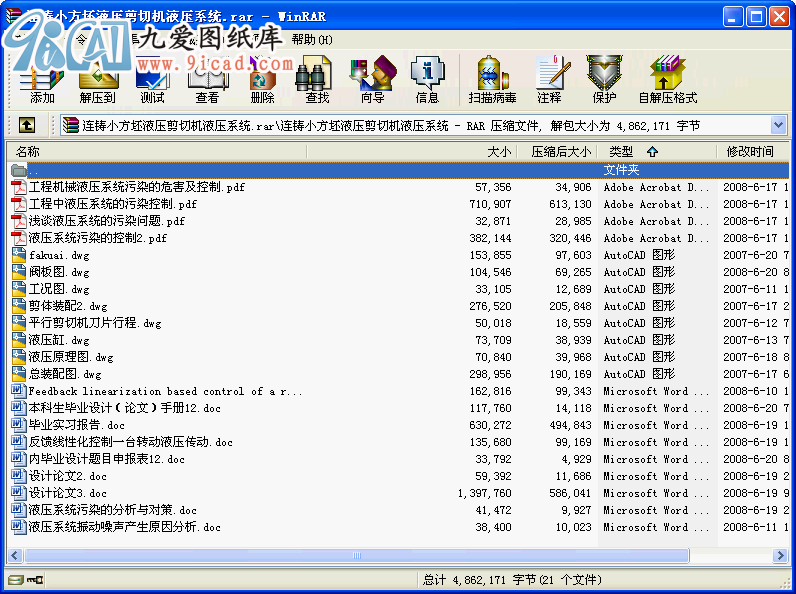

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
剪切機廣泛地被運用在軋鋼機械中，本文中涉及的是連鑄機采用剪切機對各種型號的鋼坯進行定尺處理。液壓剪切機比火焰切割機運行成本低，而在同等的體積下，液壓裝置能比電氣裝置產生出更大的動力；同樣在同等的功率下，液壓裝置的體積小、重量輕、結構緊湊。所以從各種角度看選擇液壓剪切機是比較合理的。液壓剪切機是用液壓作為主傳動的剪切機，該剪切機采用平行刀片式的下切式。下切式剪切機的上下兩個刀片都是運動的，但剪切扎件的動作是由下刀片來完成的。目前被廣泛應用于初軋和鋼坯車間。
剪切機液壓系統主要由三部分組成。分別是下刀臺系統、輥道小車驅動系統和上刀臺抬升系統。其中下刀臺剪切系統主要控制下刀片的進刀和快退；輥道小車驅動系統主要用于前進時保持剪切機與鋼坯同速，剪切完成后快速返回；上刀臺抬升系統用來移動上刀臺。其中下刀臺剪切缸單獨采用變量泵驅動，而輥道下車油缸和上刀臺抬升缸共用一個定量泵，其動作由換向閥實現。

關鍵詞：剪切機、輥道小車、油缸
目錄

摘要 ………………………………………………………………………………I
Abstract …………………………………………………………………………II
第一章緒論………………………………………………………………………1
1.1 連鑄連軋技術的簡介………………………………………………… 1
1.2 剪切機的類型、特點及選型………………………………………… 4
第二章液壓剪切機的設計計算………………………………………………… 7
2.1 剪切機結構參數的確定……………………………………………… 7
2.1.1刀片行程…………………………………………………………… 7
2.1.2刀片尺寸的確定…………………………………………………… 8
2.1.3剪切機理論空行程次數…………………………………………… 9
2.2 剪切機能力參數計算……………………………………………………9
2.2.1剪切過程分析……………………………………………………… 9
2.2.2平行刀片剪切機的剪切力與剪切功………………………………10
第三章剪切機液壓傳動系統的設計與計算……………………………………13
3.1 剪切機的設計要求與參數……………………………………………13
3.1.1設計要求……………………………………………………………13
3.1.2設計參數……………………………………………………………13
3.2 進行工況分析，確定液壓系統的主要參數…………………………14
3.2.1液壓缸的載荷計算…………………………………………………14
3.2.2初選系統的工作壓力………………………………………………17
3.2.3液壓缸的主要結構尺寸計算………………………………………18
3.2.4各工況所需時間及速度的計算……………………………………22
3.2.5液壓執行元件實際所需流量的計算………………………………23
3.2.6液壓執行元件實際工作壓力的計算………………………………24
3.2.7擬定液壓系統工況圖………………………………………………25
3.3 制定液壓系統基本方案和擬定液壓系統圖………………………… 26
3.3.1制定基本方案………………………………………………………26
3.3.2擬定液壓系統圖……………………………………………………31
3.4 液壓元件的選擇………………………………………………………32
3.4.1 液壓泵的選擇…………………………………………………… 32
3.4.2 電動機功率的確定………………………………………………34
3.4.3 液壓閥的選擇……………………………………………………35
3.4.4 油管內徑的確定…………………………………………………36
3.4.5 油箱的有效面積的確定…………………………………………38
3.5 液壓系統性能驗算……………………………………………………38
3.5.1 驗算回路中的壓力損失………………………………………… 38
3.5.2 驗算液壓系統發熱溫升………………………………………… 46
第四章液壓缸的設計計算………………………………………………………51
4.1 計算液壓缸的結構尺寸……………………………………………… 51
4.1.1 缸筒長度L…………………………………………………………51
4.1.2 最小導向長度的確定…………………………………………… 51
4.2 液壓缸主要零部件設計………………………………………………52
4.2.1 缸筒……………………………………………………………… 52
4.2.2 活塞……………………………………………………………… 55
4.2.3 活塞桿的導向套和密封………………………………………… 55
4.2.4 緩沖裝置………………………………………………………… 56
4.2.5 放氣裝置………………………………………………………… 56
4.2.6 油口……………………………………………………………… 57
第五章閥板的設計………………………………………………………………58
4.1 閥板連接概述…………………………………………………………58
4.2 閥板的設計……………………………………………………………58
4.2.1 確定閥板的數量………………………………………………58
4.2.2 液壓元件位置的布置…………………………………………59
4.2.3 閥板材料及孔徑的確定………………………………………59
參考文獻 …………………………………………………………………………60
結束語 ……………………………………………………………………………62
...
