前鉸扣零件沖壓模具設計

文件大小： 4.24 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

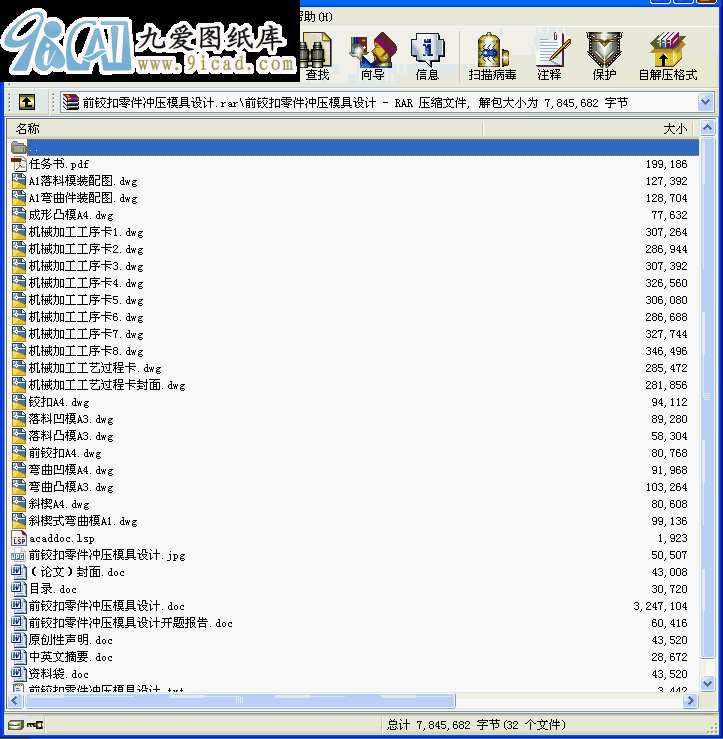

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：沖壓模具是模具工業的重要組成部分，它是工業生產中的重要工藝裝備。沖壓模具主要包括沖裁模具、彎曲模具、拉深模具、多工位級進模、簡單模具等等。
隨著模具工業的發展，沖壓技術在機械、航空、汽車、摩托車等行業中應用十分廣泛，是現代工業生產的重要手段和發展方向。沖壓工藝具有生產率高、生產成本低、材料利用率高、能成形復雜零件、適合大批量生產等優點，在某些領域已取代機械加工，并正逐步擴大其工藝范圍。因此，沖壓技術對發展生產、增強效益、更新產品等方面具有重要作用。
本課題的生產實踐性非常強，所以在設計時要考慮實際生產條件。此論文的主要特點是通過設計一套模具使其同時滿足兩個零件的加工。首先對零件進行沖裁和彎曲工藝分析，由于零件結構簡單、工藝性較好,所以屬于中批量的生產采用單工序模比較好。然后確定工藝方案為落料、彎曲、最后成形，計算沖壓力確定模具工作部分尺寸及公差來選取模具的結構。最后繪制落料模和彎曲模的裝配圖，并且拆繪一些主要零件圖。本課題的關鍵是合理選擇模具間隙和在彎曲時考慮彎曲件的回彈，這些因素對零件的質量有重要影響。

關鍵詞：沖壓模彎曲模沖壓模具標準件工藝分析沖壓模間隙
目錄
1 緒論
1.1課題背景與研究意義……………………………………………………………… 1
1.2模具行業現狀與發展趨勢………………………………………………………… 1
1.3課題研究的主要內容和目標……………………………………………………… 2
1.3.1課題研究的主要內容…………………………………………………………… 2
1.3.2課題研究的主要目標…………………………………………………………… 2
2 工藝方案設計
2.1零件的工藝性分析………………………………………………………………… 3
2.2加工工藝方案的確定……………………………………………………………… 4
3 沖裁模設計
3.1毛坯尺寸計算與沖裁工藝分析…………………………………………………… 5
3.1.1毛坯尺寸計算…………………………………………………………………… 5
3.1.2沖裁工藝分析…………………………………………………………………… 6
3.2工件排樣與搭邊…………………………………………………………………… 6
3.2.1排樣……………………………………………………………………………… 6
3.2.2搭邊……………………………………………………………………………… 7
3.3沖裁間隙…………………………………………………………………………… 8
3.4沖裁力計算………………………………………………………………………… 9
3.5模具壓力中心計算………………………………………………………………… 11
3.6凸、凹模刃口尺寸計算…………………………………………………………… 12
3.7凸、凹模結構設計………………………………………………………………… 15
3.7.1凸模結構設計…………………………………………………………………… 15
3.7.2凹模結構設計…………………………………………………………………… 17
3.8沖模的閉合高度…………………………………………………………………… 18
3.9結構件與標準件選用……………………………………………………………… 19
3.9.1模架……………………………………………………………………………… 19
3.9.2模座……………………………………………………………………………… 19
3.9.3模柄……………………………………………………………………………… 20
3.9.4導向裝置………………………………………………………………………… 20
3.9.5卸料裝置………………………………………………………………………… 21
3.9.6定位裝置………………………………………………………………………… 23
3.10沖裁設備選擇…………………………………………………………………… 25
3.10.1沖裁設備類型的選擇………………………………………………………… 25
3.10.2壓力機選用原則……………………………………………………………… 25
第四章彎曲模設計
4.1彎曲工藝性分析與工序安排……………………………………………………… 27
4.2彎曲回彈…………………………………………………………………………… 27
4.2.1影響回彈量的因素……………………………………………………………… 27
4.2.2減少回彈量的措施……………………………………………………………… 27
4.3彎曲工藝計算……………………………………………………………………… 28
4.3.1彎曲件展開長度的確定………………………………………………………… 28
4.3.2彎曲力和頂件力計算…………………………………………………………… 29
4.3.3彎曲模工作部分尺寸計算……………………………………………………… 30
4.4彎曲�？傮w設計與標準件選用…………………………………………………… 34
4.4.1 U形彎曲模……………………………………………………………………… 34
4.2.2斜楔式彎曲模…………………………………………………………………… 35
4.5壓力機選用………………………………………………………………………… 36
結論……………………………………………………………………………… 37
參考文獻……………………………………………………………………………… 38
致謝……………………………………………………………………………… 39
附錄A冷沖壓工藝規程卡………………………………………………………………40
...
