碎渣機的系統

文件大小： 939.38 KB
下載次數：
文件評級：
更新時間：2014-05-27
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

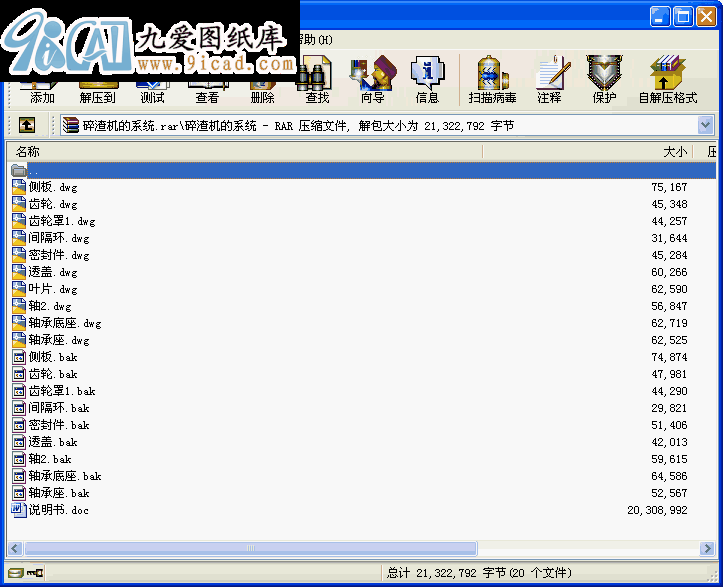

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
碎渣機是電廠爐渣破碎的主要設備,對爐渣的二次利用以及環境保護有重要的意義.碎渣機的機械結構對出渣粒度以及出渣效率具有決定性的作用.所以機械部分是整個設備的關鍵.碎渣牙輪及碎渣座又是機械部分的核心,其決定著出渣效率及出渣粒度.因工作過程中受到非穩定的沖擊載荷故對軸的要求是較高的.因采用開式齒輪傳動,且工作環境較為惡劣,故齒輪的加工要求也是較高的.所以采用調質處理使齒輪具有一定的韌性并且保持齒面具有較高的硬度.對于控制部分采用PLC與FU聯合控制,并且采用有反饋式的矢量控制.這樣可以使電機在過載或堵轉時能完成正反轉,并且可以使電機有較硬的機械特性,保證有較大的速度調節范圍,以保證工作的穩定性.
關鍵詞:碎渣牙輪碎渣座開式齒輪 PLC FU 矢量控制

目錄
摘要--------------------------------------------------------------3
Abstact-----------------------------------------------------------4
第一章緒論
緒論---------------------------------------------------------------------------------------------5
第二章方案設計
一．方案的選擇------------------------------------------------------------------------------6
（一）.方案一----------------------------------------------------------------------------6
（二）.方案二----------------------------------------------------------------------------6
（三）.方案三----------------------------------------------------------------------------6
第三章機械結構設計
二．機械結構的計算------------------------------------------------------------------------7
（一）.工作軸齒輪的計算-------------------------------------------------------------8
（二）.碎渣牙輪及碎渣座的計算---------------------------------------------------9
（三）.工作軸磨齒----------------------------------------------------------------------11
（四）.受剪螺栓-------------------------------------------------------------------------13
（五）.磨齒的計算----------------------------------------------------------------------14
（六）.碎渣牙輪齒數的計算----------------------------------------------------------15
（七）.焊接強度的計算----------------------------------------------------------------16
（八）.軸的計算-------------------------------------------------------------------------17
（九）.軸承的計算----------------------------------------------------------------------19
（十）.齒輪輪齒的計算----------------------------------------------------------------20
（十一）.大齒輪輪轂的計算----------------------------------------------------------21
（十二）.彎曲疲勞強度的計算-------------------------------------------------------21
（十三）.成型軸的表面擠壓應力的計算-------------------------------------------22
（十四）.小齒輪軸鍵的選擇----------------------------------------------------------22
（十五）.間隔環尺寸的確定----------------------------------------------------------23
（十六）.軸承座固定螺栓的計算----------------------------------------------------24
（十七）.花鍵軸的計算----------------------------------------------------------------25
（十八）.軸承座的設計及其計算----------------------------------------------------26
（十九）.軸承的潤滑-------------------------------------------------------------------27
（二十）.聯軸器的選擇----------------------------------------------------------------27
（二十一）.側板的計算----------------------------------------------------------------27
第四章控制系統的設計
一. 基本思路-----------------------------------------------------------------------------------29
（一）.PLC基礎知識-------------------------------------------------------------------30
1 可編程序控制器--------------------------------------------------------------30
2 PLC的發展趨勢------------------------------------------------------------30
3 PLC的基本功能------------------------------------------------------------30
4 PLC的特點------------------------------------------------------------------32
5 PLC的分類------------------------------------------------------------------32
6 PLC應用范圍---------------------------------------------------------------33
7 PLC 的工作方式-----------------------------------------------------------33

（二）. PLC機型的選擇與系統控制
1 PLC的選型-------------------------------------------------------------36
2 PLC控制面版圖-------------------------------------------------------36
3 梯形圖--------------------------------------------------------------------36
4 指令表--------------------------------------------------------------------37
5 電機的選型及其計算--------------------------------------------------38
（三）.變頻器的技術原理和應用-------------------------------------------------39
1 變頻器的選型-----------------------------------------------------------41
2 主電路其他電器的選擇-----------------------------------------------43
3 矢量控制及其原理-----------------------------------------------------44
結 論-------------------------------------------------------49
致謝-------------------------------------------------------50
參考文獻------------------------------------------------------51
附錄（中英文翻譯）
...
