組合機床及其主軸箱設計

文件大小： 640.88 KB
下載次數：
文件評級：
更新時間：2014-05-31
發 布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

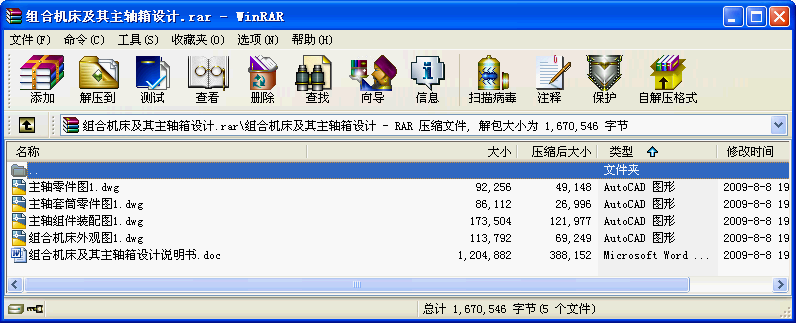

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
組合機床，是由大量的通用部件和少量專用部件組成的工序集中的高效率機床。其特點有：結構緊湊、工作質量可靠、設計和制造周期短、投資少、經濟效果好、生產率高等。
本次設計的題目是銑削組合機床及主軸組件。首先針對所要加工的零件入手，對機床進行總體方案設計，進而確定機床的總體布局，隨后，對主軸組件進行設計。在設計主軸組件時，以主軸為線索，在滿足剛度、精度等要求下，完成其它（如軸承、軸向調節機構、鎖緊機構等）所有零件的設計。
設計機械加工工藝規程遵循如下原則：
1）保證零件圖樣上所有技術要求的實現。
2）必須能滿足生產綱領的要求。
3）在滿足技術要求和生產綱領要求的前提下，要求工藝成本最低，低耗節能。
4）盡量減輕工人的勞動強度，保障生產安全。維護環境衛生。
本產品是按用戶要求而設計的，用戶討論合格后，投入生產，希望指導、鑒定。
關鍵詞：組合機床，主軸組件，主軸，軸承，軸向調節機構
目錄
緒論 1
第1章機床總體設計 1
1.1 機床總體方案設計的依據 1
1.2工藝分析 1
1.3機床主要技術參數的確定 3
1.4進給驅動電動機功率的確定 5
第2章主軸組件要求與設計計算 6
2.1主軸的基本要求 6
2.2主軸組件的布局 9
2.3主軸結構的初步擬定 12
2.4主軸的材料與熱處理 13
2.5主軸的技術要求 13
2.6主軸直徑的選擇 14
2.7主軸前后支承軸承的選擇 15
2.8主軸內孔直徑 16
2.9主軸前端懸伸量 17
2.10主軸支承跨距 18
2.11主軸結構圖 18
2.12主軸組件的驗算 18
第3章主軸組件相關部件 23
3.1主軸軸承的潤滑 21
3.2主軸組件的密封 21
3.3軸肩擋圈 23
3.4擋圈 23
3.5圓螺母 23
3.6套筒 24
3.7前、后支承的軸承蓋 25
3.8主軸用套筒及其鎖緊部分 26
3.9主軸尾部的內花鍵 27
3.10主軸組件軸向調節機構 28
3.11箱體設計 30
第4章結論 31
參考文獻 32
致謝 33
...
