      填料箱蓋零件的機械加工工藝規程及工藝裝備設計








      • 該文件為rar格式
        •

      • 文件大小：
              789.71 KB
        •

      • 下載次數：
        •

      • 文件評級：
        •

      • 更新時間：2013-12-22
        •

      • 發 布 人：
              majianyong
        •





      • 文件下載：
        •

      •


                立即下載


        •










      • 文件介紹：
        •

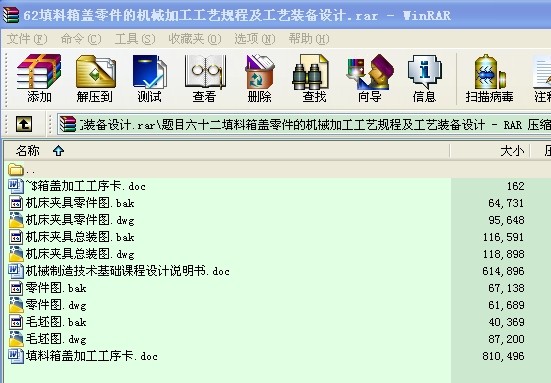

      • 該文件為 rar 格式（源文件可編輯），下載需要
                            20              積分



      •   填料箱蓋零件的機械加工工藝規程及工藝裝備設計
        •













      •  一﹑零件的分析

1.1  零件的作用

題目所給定的零件是填料箱蓋，其主要作用是保證對箱體起密封作用，使箱體在工作時不致讓油液滲漏。

1.2  零件的工藝分析

填料箱蓋的零件圖中規定了一系列技術要求：

1.以 （  ）軸為中心的加工表面。

包括：尺寸為ф65h5（ ）的軸，表面粗糙度為1.6, 尺寸為 的軸與 （ ）相接的肩面, 尺寸為  ( )與 （ ）同軸度為0.025的面. 尺寸為  ( )與 （ ）同軸度為0.025的孔.

2.以  (+0.046 0)孔為中心的加工表面.

尺寸為78與  (+0.046 0)垂直度為0.012的孔底面,表面粗糙度為0.4,須研磨.

3. 以  (+0.046 0)孔為中心均勻分布的12孔,6- ,4-M10-6H深20，孔深24及2-M10-6H.

4.其它未注表面的粗糙度要求為6.3,粗加工可滿足要求



目 錄

一﹑  零件的分析	1

1.1  零件的作用	1

1.2  零件的工藝分析	1

二﹑ 機械加工工藝規程設計	1

2.1  毛坯的制造形式	1

2.2  基準面的選擇	1

2.3  制訂工藝路線	2

2.4  機械加工余量、工序尺寸及毛坯尺寸的確定	3

2.5  確定切削用量	4

三﹑指定工序的專用機床夾具設計	14

3.1 問題的指出	14

3.2  夾具設計	15

3.3   定位誤差的分析	17

3.4 夾具設計及操作的簡要說明	17

四﹑本次設計的方案綜合評價與結論	17

五﹑本次設計的心得體會	17

六、參考資料	18

 ...
        •


        •
