玉米脫粒機的設計

文件大小： 15.55 MB
下載次數：
文件評級：
更新時間：2013-12-28
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

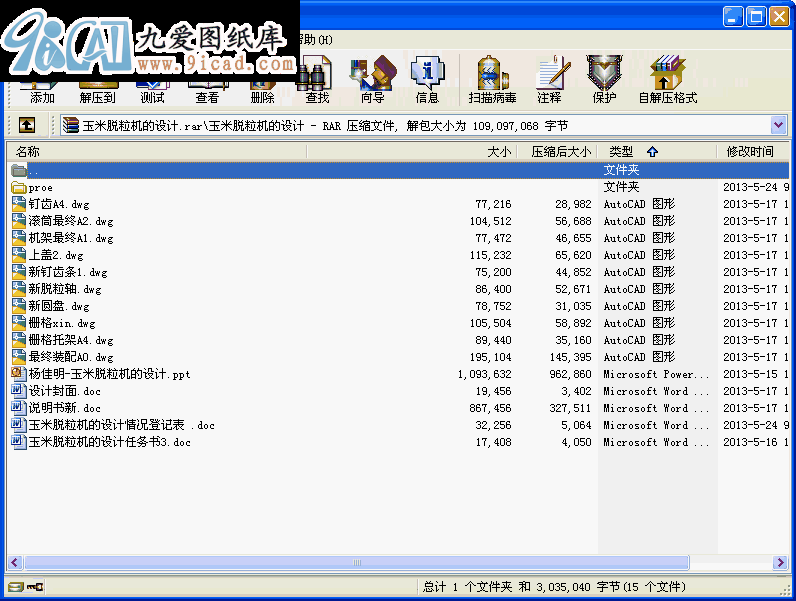

該文件為 rar 格式（源文件可編輯），下載需要 50 積分

玉米脫粒機的設計
我國是一個農業大國，每年生產的玉米產量在全球排第二位，如果每年生產的玉米全部都用人工來脫粒的話，那將需要非常大的勞動力，這樣耗費了人力物力財力，但是生產的效率卻非常的低，為了提高生產效率，為了減輕人們的勞動強度，所以設計玉米脫粒機。該機器主要有入料口、柵格式凹板和釘齒脫粒滾筒及傳動部件等組成。以電動機為動力源，動力由電動機輸出軸輸出，再通過傳動帶傳遞到釘齒脫粒滾筒上，釘齒脫粒滾筒配合柵格式凹板將玉米脫粒，玉米粒從柵格式凹板分離并排出機體外，而玉米芯從入料的另一端排出機體之外。其工藝流程：玉米穗通過入料斗進料口進入釘齒滾筒，在高速回轉釘齒滾筒的沖擊和玉米穗、釘齒滾筒，柵格式凹版的相互作用下被脫粒。脫下的籽粒通過柵格式凹版由出粒板滑出機體，而玉米芯則隨著螺旋排列的釘齒由出芯口排出機體。為了保證有玉米穗順利的喂入而不堵塞滾筒，進料口下底板應該有一定的斜度，玉米芯排出口應與籽粒排出口保持一定的距離，以免玉米芯與籽粒相混雜。玉米脫粒機的生產效率決定于配套動力的大小。
關鍵詞脫粒機；傳動裝置；機架；設計
目錄

摘要 I
Abstract II
1.電機以及傳動裝置的設計 1
1.2 傳動裝置的設計 3
1.3帶輪的結構設計 3
1.3.1 傳動帶的設計 4
1.3.2 主動輪的結構設計 6
1.3.3 從動帶輪的設計 7
2.脫粒裝置的設計 8
2.1 脫粒軸的設計 8
2.2 釘齒條的總體結構設計 13
2.3 釘齒的設計 15
2.4 圓盤的設計 15
2.5 柵格式凹板的設計 16
2.6 柵格托架的設計 17
2.7 入料斗和進料口以及上蓋的設計 18
3.強度校核 19
3.1 鍵強度的校核 19
3.2 軸承的選擇和校核 19
4.玉米脫粒機上蓋螺栓的選擇 21
5.操作規程與安全注意事項 22
6.玉米脫粒機的維護與技術保養 24
結論 25
參考文獻 26
致謝 27

...
