模具CAD CAM課程設計
- 文件介紹：

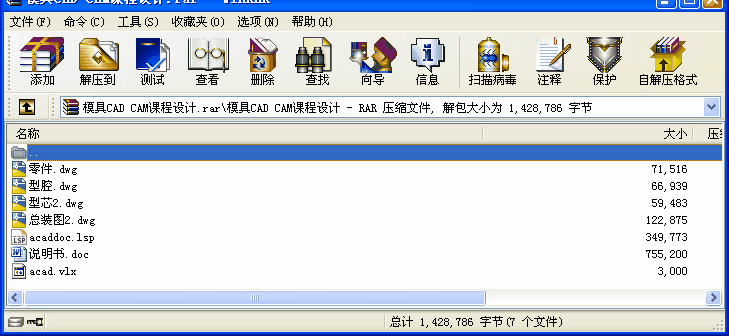

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.2塑件的尺寸精度分析
塑件的三維圖如下塑件上有三個尺寸有精度要求，分別是： 、 ，均為MT2級塑料件精度，屬于中等偏高級的精度等級，在模具設計和制造過程中要嚴格保證這三個尺寸精度的要求。
其余尺寸均無特殊要求，為自有尺寸，可按MT5級塑料件精度查取公差值。
1.3塑件表面質量分析
該塑件是某儀表外表，要求外觀美觀、無斑點、無熔接痕，表面粗糙度可取Ra1.6，而塑件內部沒有較高的粗糙度要求。
1.4塑件結構工藝性分析
此塑件外形為方形殼類零件，腔體為8mm深，壁厚均勻2mm，總體尺寸不大不小，塑件成型性能良好。
塑件上有一六邊形凸臺，要求成型后輪廓清晰，成型它的模具工作零件要用線切割成型，保證六邊的尖角。
塑件兩邊各有一個對稱的類三角凸起標記，高0.2mm，同樣要求輪廓清晰，成型它的模具工作零件可用電火花成型加工，相應的要設計出它的電極。
目錄
1 塑件的工藝性分析 2
1.1塑件的原材料分析 2
1.2塑件的尺寸精度分析 3
1.3塑件表面質量分析 3
1.4塑件結構工藝性分析 3
2 模具結構方案的確定 3
2.1 分型面的選擇 3
2.2型腔的排布 4
2.3 澆注系統的設計 4
2.3.1主澆道的設計 4
2.3.2分流道設計 5
2.4 型芯和型腔的確定 6
2.4.1型腔型芯結構圖 6
2.4.2凹模壁厚和底板計算 7
2.5 推出方式的選擇 7
2.6標準模架的選擇 7
3 成型零件工作尺寸的確定 8
3.1 尺寸計算 8
4 注塑機有關參數的校核 9
4.1注射量的校核 9
4.2 模具開模行程的校核 10
設計心得體會 11
附錄 12
參考文獻 13 ...
模具CAD CAM課程設計_下載(rar格式) 成套圖紙
