護欄清洗車的護欄清洗裝置設計

文件大小： 5.48 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

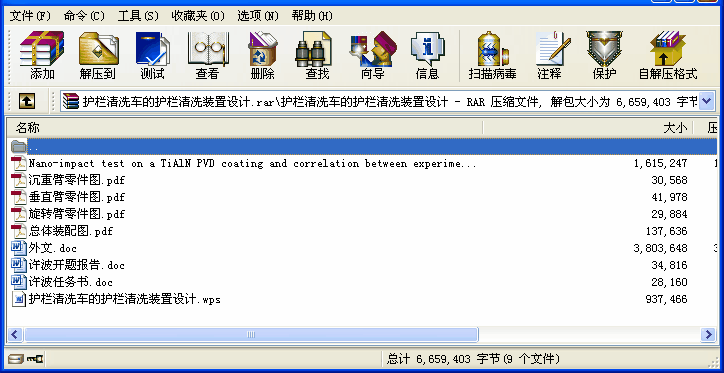

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：隨著我國經濟的快速發展，高等級公路的建設也在逐步加快。為保證交通及車輛分道行駛的安全性，高速公路都設置了防撞護欄，在護欄的使用過程中，由于車輛的尾氣排放、風沙雨水侵蝕及其他自然或人為原因，護欄表面會出現灰塵污染，久而久之還會出現結垢，其不僅會使護欄標志不清而失效，更容易造成交通事故，而且也會使其失去美觀，影響路容路貌。護欄的整潔關系到城市的市容市貌，也更是國家形象的體現。因此護欄的清晰是各地環衛部門的重要工作。
目前國內護欄清洗作業多由人工完成，勞動強度大、作業效率低，而且大部分護欄置于道路的中央，清洗時容易發生安全事故。因此，設計一種高效的護欄清洗車，不僅具有寬廣的市場空間，也有良好的社會效益。
本設計是通過液壓傳動，電器控制來實現運動的。開篇分析了城市柵欄清掃機的集中常見方案，通過比較選定方案。對清洗機工作部分進行分析，并運用動力學，液壓系統等有關知識對某些重要零件做了準確的強度校核及設計整個機械實現運動的機構與零件各部分。其中對清洗系統、規避機構等做了較詳細的分析，并做了較簡單的校核。
關鍵詞：盤刷清洗；糾偏機構；旋轉機構
目錄
摘要 1
1. 引言 3
1.1 研究背景 3
1.2 國內現狀 3
1.3 國外現狀 3
1.4 課題研究內容 4
本章小結 4
2.總體方案的確定 5
2.1 盤刷清洗車方案的確定 5
2.1.1 盤刷清洗車的特點 7
2.1.2 動力選擇 8
2.2 工作裝置的設計 8
2.2.1 工作速度的確定 8
本章小結 8
3. 工作裝置的設計與計算 9
3.1 清洗盤刷結構參數及計算 9
3.1.1 盤刷轉速設計計算 9
3.1.2 毛刷的排列 10
3.1.3 毛刷的材質 11
3.2 擦拭盤刷的結構參數及計算 11
3.2.1 盤刷的轉速計算 11
3.2.2 毛刷的排列 12
3.2.3 毛刷的材質 12
3.3 旋轉機構 12
3.4 垂直機構 14
本章小結 14
4.糾偏機構的設計 15
4.1 彈簧糾偏機構的工作原理 15
4.2 彈簧參數的計算 15
本章小結 18
5.供水系統的設計 19
5.1 水泵的選擇 19
5.1.1水泵的選型原則 19
5.1.2 流量的計算 20
5.2 水管的選擇 20
5.3 噴頭的選擇 21
本章小結 21
6.液壓系統的設計 22
6.1 液壓馬達的選用 22
6.2 液壓缸的選用 22
6.2.1 液壓缸的強度校核 22
6.2.2 豎直活塞桿穩定性校核 23
6.3 液壓泵的選用 24
6.3.1 液壓泵的計算 24
本章小結 25
7.工作臂的校核計算 26
本章小結 26
總結 27
致謝 28
參考文獻 29 ...
