數控高壓水射流切割機

文件大小： 2.41 MB
下載次數：
文件評級：
更新時間：2014-07-10
發布人： 1990563396

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

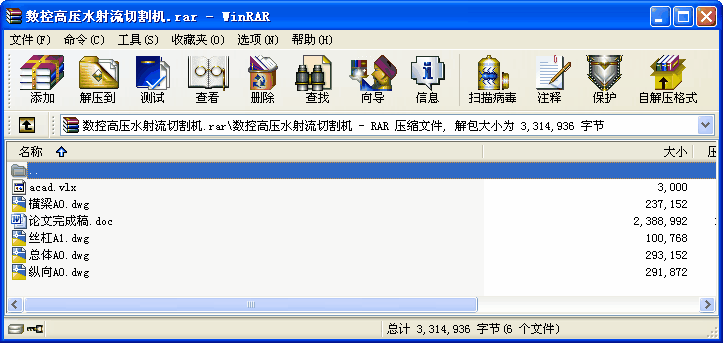

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

隨著社會的發展，機械制造業也要適應社會的發展。由于發展的需要，出現了許多難以加工的材料，傳統的加工方法已經不能滿足加工的要求，因此出現了許多新的加工方法，以滿足加工的需要。水射流加工就是其中的一種加工方法，它和新出現的電子束加工，超聲波等加工方法被稱為特種加工方法。
數控高壓水射流切割機床是水射流加工機床的一種，它是數控技術，電氣控制技術，計算機技術等新技術結合的產物。它包括超高壓發生器、控制系統、切割平臺等組成。
這次我所設計的數控高壓水射流切割機床主要設計其機械部分。它主要包括縱向進給機構，橫向進給機構的設計，及伺服電機，滾珠絲杠的選擇等任務。該切割機床可以完成平面板材的切割。

關鍵詞　水射流切割橫向進給縱向進給伺服電機
滾珠絲杠
目錄
摘要 I
Abstract II
第1章緒論 1
1.1 水射流的發展歷史及應用 1
1.2 水射流加工技術的應用 2
1.3 水射流切割的工藝特點 3
第2章數控水射流切割機床的基本功能和基本參數 7
2.1數控切割機床的基本功能 7
2.1.1數控水蛇流切割機的原理 7
2.1.2水蛇流切割的優點 8
2.2 機床的基本參數 8
第3章數控水射流切割機床的布局與結構設計 11
3.1 數水射流切割機床的控結構方案設計 11
3.2 機床支撐件的設計 12
3.2.1 對支撐件的要求 12
3.2.2 撐件的選材與連接 13
3.3 提高支撐件剛度的措施 13
第4章數控水射流切割機床的傳動系統設計 15
4.1 伺服系統的發展 15
4.2 數控水射流切割機的驅動系統設計 15
4.2.1 對數控機床機械系統的基本要求 15
4.2.2 驅動系統的設計 16
4.3 機床傳動部件的選擇 17
4.4電機及滾珠絲杠的選擇計算 19
4.4.1 X方向電機的選擇計算 19
4.4.2 X向滾珠絲杠的選擇計算 21
4.4.3 Y方向電機的選擇計算 24
4.4.4 Y向滾珠絲杠的選擇計算 26
4.4.5 Z向電機的選擇 29
4.4.6滾珠絲杠的選擇計算 31
4.5 機床導軌的選擇 35
4.5.1 滾動導軌的結構 35
4.5.2 滾動導軌的特點 36
4.5.3滾動導軌的壽命計算 37
4.6 聯軸器的選擇 41
4.6.1 聯軸器的種類及功用 41
4.6.2 聯軸器的選用 41
第5章誤差來源及分析 43
5.1誤差及誤差來源 43
5.1.1 誤差研究的意義 43
5.1.2 誤差的來源和傳遞規律 43
5.2舉例說明安裝誤差對機床精度的影響 45
5.3 提高傳動精度減小傳動誤差的措施 45
5.4減小安裝誤差舉例 46
第6章機床的維護與潤滑 49
6.1 軸承的潤滑與防護 49
6.2導軌的潤滑與防護 49
6.3 滾珠絲杠的防護與潤滑 50
結論 51
參考文獻 53
附錄1 英文翻譯 55
附錄2 英文原文 61
附錄3 開題報告 69
致謝 73 ...
