制定CA6140C車床撥叉的加工工藝，設計銑18mm槽的銑床夾具

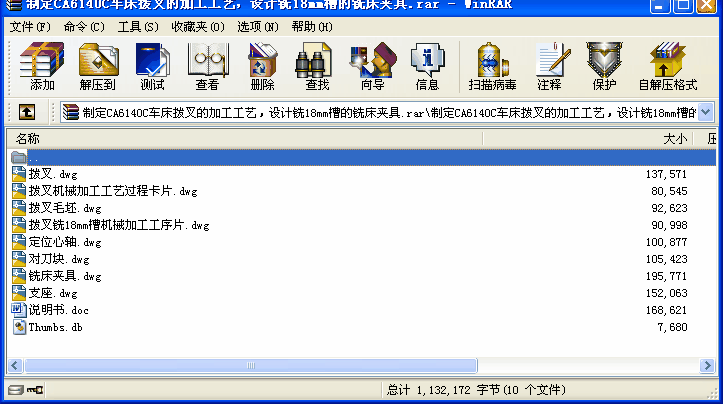

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。
零件的工藝分析
零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
1. 軸孔 以及與此孔相通的的花鍵。
2. 撥叉底面、上頂面、右端面；上頂面8mm槽及下底面18mm槽。
3. 由上面分析可知，可以加工撥叉右端面；然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。
二 . 確定生產類型
已知此撥叉零件的生產綱領為10000件/年，零件的質量是1.0Kg/個，查《機械制造工藝及設備設計指導手冊》321頁表15-2，可確定該撥叉生產類型為大批生產，所以初步確定工藝安排為：加工過程劃分階段；工序適當集中；加工設備以通用設備為主，大量采用專用工裝。
三 .確定毛坯
1 確定毛坯種類：零件材料為HT200。考慮零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，生產類型為大批生產，故選擇鑄件毛坯。查《機械制造工藝及設備設計指導手冊》324頁表15-5選用鑄件尺寸公差等級CT9級。
2 確定鑄件加工余量及形狀：
《機械制造工藝及設備設計指導手冊》325頁表15-7，選用加工余量為MA-G級，并查表15-8確定各個加工面的鑄件機械加工余量，鑄件的分型面的選者及加工余量如下表所示：（附毛坯圖）
3繪制鑄件零件圖：（附零件圖）
