設計“CA6140車床手柄座831015”零件的機械加工工藝規程

文件大小： 781.29 KB
下載次數：
文件評級：
更新時間：2014-07-24
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

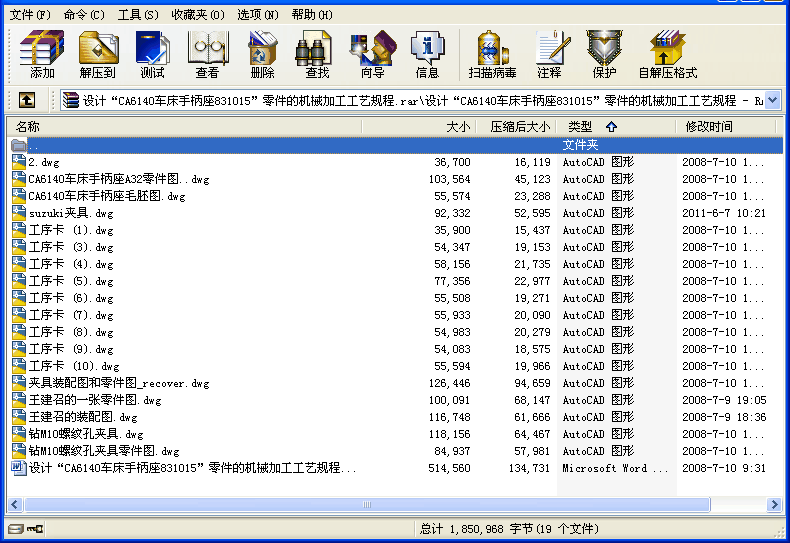

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

二、零件的分析
(一) 零件的作用
題目所給的零件是CA6140車床的手柄座。它位于車床操作機構中，可同時操縱離合器和制動器，即同時控制主軸的開、停、換向和制動。操作過程如下：當手把控制手柄座向上扳動時，車床內部的拉桿往外移，則齒扇向順時針方向轉動，帶動齒條軸往右移動，通過撥叉使滑套向右移，壓下羊角形擺塊的右角，從而使推拉桿向左移動，于是左離合器接合，主軸正轉；同理，當手把控制手柄座向下扳動時，推拉桿右移，右離合器接合，主軸反轉。當手把在中間位置時，推拉桿處于中間位置，左、右離合器均不接合，主軸的傳動斷開，此時齒條軸上的凸起部分正壓在制動器杠桿的下端，制動帶被拉緊，使主鈾制動。
(二)零件的工藝分析
CA6140車床手柄座有多處加工表面，其間有一定位置要求。分述如下：
1．以為中心的加工表面
這一組的加工表面有的孔，以及上下端面，，下端面為的圓柱端面；孔壁上有距下端面11mm、與孔中心軸所在前視面呈角的螺紋孔，尺寸為M10-7H，另外還有一個尺寸為6H9的槽，孔與槽的總寬度為27.3H11。
2．以為中心的加工表面
該組的加工表面有的螺紋孔(有位置要求)，加工時測量深度為25mm，鉆孔深度為28mm。上孔壁有一個 配鉸的錐銷通孔，該通孔有位置要求。
3．以為中心的加工表面
本組的加工表面有的孔(兩個)，及其兩個內端面(對稱)，兩端面均有位置要求，端面之間的距離為 mm。，孔除了有位置要求以外還有平行度的形狀公差要求(與孔壁之間的平行度公差為 )
4．以為中心的加工表面
這組的加工表面有的孔，該孔通至上的槽，并有位置要求。
由上面的分析可知，加工時應先加工完一組表面，再以這組加工后的表面為基準加工另外一組。
三、工藝規程設計
(一)確定毛坯的制造形式
零件材料為HT200。手柄座在使用過程中不經常的變動，它的只起支撐的作用，受到的沖擊不是很大，只是在縱向上受到很大的壓力。在加工過程中的精度保證很重要，它對工件的定位有一定的保證作用。
(二)基面的選擇
基面選擇是工藝規程設計中的重要工作之一�；孢x擇得正確與合理可以使加工質量得到保證，生產率得以提高。否則，加工工藝過程中會問題百出，更有甚者，還會造成零件的大批報廢，是生產無法正常進行。
(1)粗基準的選擇
對于零件而言，盡可能選擇不加工表面為粗基準。而對有若干個不加工表面的工件，則應以與加工表面要求相對位置精度較高的不加工表面作粗基準。根據這個基準選擇原則，現選取孔的下端面作為粗基準，利用一組共兩塊V形塊分別支承和作主要定位面，限制5個自由度，再以一個銷釘限制最后1個自由度，達到完全定位,然后進行銑削。
(2)精基準的選擇
主要應該考慮基準重合的問題。當設計基準與工序基準不重合時，應該進行尺寸換算，這在以后還要專門計算，此處不作介紹。
...
