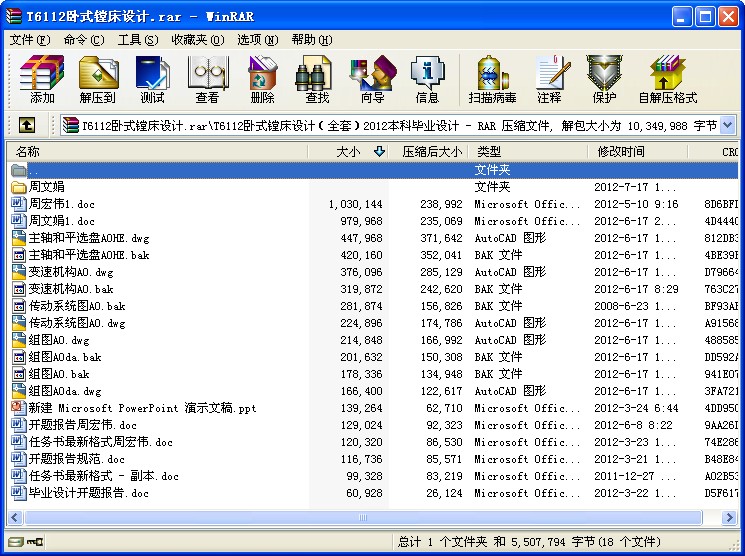

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

T6112臥式鏜床設計
摘　　要
　　在全面了解臥式鏜床的結構、工作原理、控制方法的基礎上，設計T6112臥式鏜床傳動系統及其執行機構。根據臥式鏜床的工作原理，即電動機作為工作機構的動力源，結合機床的四個方向的運動，即主軸的上移和下移，工作臺的橫向和縱向移動，進而完成對工件的全面加工。確定了臥式鏜床的結構與技術參數，給出了臥式鏜床的總體結構設計方案。
根據臥式鏜床的設計方案，文中詳細敘述了T6112鏜床執行機構設計，傳動系統的設計：電動機規格的選取、主軸設計、主軸變速機構設計、床身與工作臺結構設計。
ABSTRACT

On the basis of the structure, principle, control method of the horizontal boring machine，the transmission system and implementing mechanism of T6112 horizontal boring machine are designed. According to the principle of the horizontal boring machine, in which the motor is the power source, combining with the four directional movements of the machine, that is the up and down movements of main shaft, the horizontal and vertical movement of work table, then complete the processing of the work piece. The structure and technical parameters of the horizontal boring machine are given and the overall structure is designed. According to the horizontal boring machine design, this paper describes the design of implementing mechanism and the transmission system, including the selection of motor specification, the design of spindle gearshift, bed and work table.

Key words: Horizontal Machine; Spindle Box; Spindle gearshift; Motor; Worktable

目　　錄

摘要 I
Abstract II
第1章緒論 1
1.1選題的背景及意義 1
1.2國內外發展和現狀 1
1.3研究設想 3
1.4總體設計方案 3
1.5預期結果 3
第2章臥式鏜床總體設計方案 4
2.1 臥式鏜床的工作原理 4
2.2臥式鏜床的總體布局 4
2.3 主要技術參數 5
2.4臥式鏜床 6
2.4.1組成部件及運動 6
2.4.2主軸部件機構 6
2.4.3夾具 7
2.5本章小結 8
第3章臥式鏜床傳動系統設計 9
3.1主傳動系統的運動設計 9
3.1.1電機的選擇 9
3.1.2 合理分配傳動比一般應注意以下幾點： 10
3.1.3計算傳動裝置的運動和動力參數 11
3.2 軸的設計及其校核 12
3.2.1鏜軸的設計 12
3.2.2與主電機連接的軸的設計與校核 13
3.2.3三聯齒輪（Ⅰ）上的軸的校核 16
3.2.4蝸輪和蝸桿的計算與校核 19
3.3齒輪的設計 21
3.3.1齒輪的設計計算方法與材料選擇原則 21
3.3.2齒輪的失效形式 22
3.3.3齒輪的結構設計及參數的確定 23
3.4主軸軸承的設計與校核 27
3.5鍵的設計與校核 29
3.7本章小結 33
結論 34
參考文獻 35
致謝 36

...
