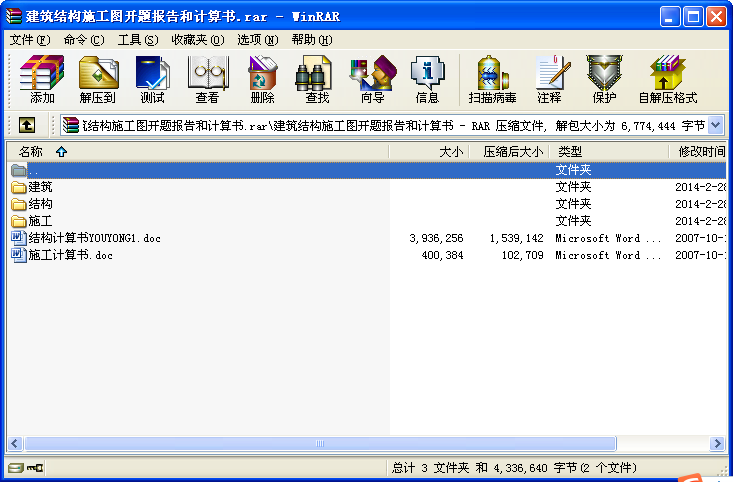

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

建筑結構施工圖開題報告和計算書
一、工程概況
1
2、建筑地點:
3、建筑規模:
1)建筑總面積: 4184m2
2)建筑層數:全樓三層，樓梯上屋面
3)結構形式:鋼筋砼框架結構
4)層高: 3.9m
4、建筑特點
①普通教室 18間 71.28 m2/班
② 大廳 1間 96.48m2
③語音教室、微機教室各 2間 143.50 m2 、 133.99 m2 含輔助房間：35.1 m2
④閱覽、會議室各 1間 129.4 m2 128.2m2
⑤ 活動室 1間 120.5 m2
⑥行政辦公室 6間 4間35.1 m2 、 1間46.8 m2 、 1間43.2 m2
⑥教師辦公室 6間 3間46.64m2 、 3間47.38 m2
⑦收發室、門衛室各1間 35.1 m2
⑦配電室 1間 35.1 m2
⑧教師休息室 3間 35.1 m2
⑨樓梯共三個樓梯其中兩個通向屋頂走廊為2.4m，2.1m寬
⑩每層設男女衛生間，一，三層女衛生間兩間，男廁一間，二層男廁兩間，女廁一間
5、建筑技術條件
（一）氣象條件:
1)常年主導風向: 西北風
2)夏季主導風向: 西南風
3)平均風速: 夏季3.1m/s,冬季4m/s
4)基本風壓:Wo=0.40KN/m2
5)基本雪壓:So=0.35KN/m2 最大積雪深度:11cm
6)最高氣溫:40.6℃ 最低氣溫:-9.3℃
7)最冷月平均溫度:4.5℃(1—2月)
8)最熱月平均溫度:29.7℃(7—9月)
9) 最大降雨量: 184.3mm(4—6月)
最大降雨量：50.4mm/小時
（二）工程地質條件
1)天然地面以下1m厚為填土,地基標準承載力為120KN/m2.
填土以下的2m厚為粘土,地基承載力為250KN/m2.粘土以下為中密粗砂層, 地基承載力為300KN/m2。
2)地下水位:天然地面以下4m處
3)地震設防烈度:6度
（三）施工條件
1）施工單位：南昌市第十建筑公司
2）施工人員：各工種工人數均不受限制，但要求不分工種勞動力不均衡系數K<1.6
3）材料供應：各種材料均可保證供應
4）預制構件和模板、鋼筋骨架、門窗等半成品：可由公司構件廠供應（運距10公里）
5）機械設備：除大吊裝機械外，施工單位均能解決。
6）施工用水、電：由建設單位保證供應，路邊即有水源、電源。
7）施工道路：Ⅱ級公路
8）施工工期：2007年3月1日－8月25日，共178天
6、結構設計依據：《房屋建筑學》教材，建筑設計資料集1、2、3冊，江西省建筑標準圖集，《中小學建設設計規范》，其他有關設計規范及總圖，混凝土結構設計規范GB50007-2002，建筑結構荷載規范GB50009-2001，建筑地基基礎設計規范GB50007-2002，混凝土結構學（上、下冊），多層與高層建筑結構設計，現用建筑施工教材，建筑施工手冊—（上、中冊），中國建筑工業出版社，建筑工程預算定額（省標），勞動定額手冊
由于在進行結構方案設計時要考慮結構型式、結構體系、結構布置是否滿足安全經濟、方便施工等方面的原因，特作如下設計說明：
7.結構選型
.1）結構型式包括：混合結構框架結構部分混合部分框架
混合結構施工簡單，造價低，用鋼量少，但整體性差，難滿足高層大跨度的要求。框架結構整體性好，能滿足大空間要求，耐久性好，缺點是造價高，結構要求整體性好，大空間比較的多，因此選用框架結構，框架結構包括：裝配式框架，裝配整體式框架，現澆式框架，裝配式框架可節省模板，周期短，節點用鋼量大。裝配整體式框架，節點簡單，工期長，用鋼量和焊接少，整體性好，工序多。現澆式框架，整體性和抗震性好，模板多工期長，本工程采用先澆式框架，可保證框架和整體性
2）結構體系有框架，筒體，剪力墻聯合結構
框架結構的特點是整體性好，滿足大空間，耐久性好，筒體的特點是承受豎向荷載和側向力，框架結構占地面積小，可在地面留下較大的空間，以滿足綠化，交通，保護既有建筑物等規劃要求，造型新穎美觀，具有很好的藝術效果，并且建筑采光好，視野開闊，而剪力墻聯合結構既能形成較大的自由靈活的使用空間，剪力墻則可提供很大的抗側剛度，減少結構在風荷載或側向地震作用下的側向位移，有利于提高結構的抗震能力，廣泛用于辦公室，旅館綜合考慮以上結構體系的特點，根據本地地形，抗震等級，以及經濟方面，本工程選用框架體系
3）承重方式有：橫向框架承重，縱向框架承重，縱橫向框架混合承重
橫向框架跨數少，主梁沿橫向布置有利于提高建筑物的橫向抗側剛度，而縱向框架則往往相反，構造要求布置較小的聯系梁，有利于房屋室內的采光和通風
縱向承重墻框架的橫向梁高度較小，有利于設備管線的穿行，當在房屋開間方向需要較大空間時，可獲得較高的室內凈高，并且可利用縱向框架的剛度來調整房間的不均勻沉降，缺點是房屋的橫向抗側剛度較差，進深尺寸受預制版長度的限制。
縱橫向框架混合承重則具有較好的整體工作性能，對抗震有利，由于建筑的橫向框架跨數少，教室對室內的采光要求比較高，南昌抗震等級要求不高，建筑選用橫向框架承重
施工組織設計
第一部分編制說明
一、編制范圍
二、編制依據
1、現場勘測資料
2、國家及地方建筑規范、標準、定額。
三、編制要點
總體目標：工期178天，本公司擬定于2007年3月1日開工，2007年8月25日竣工。質量確保市級優良；安全文明施工。
總目標控制：從組織措施、物質措施、配合措施、技術措施、經濟措施、管理措施入手，保證達到上述預期目標。
工期控制：制定總進度計劃及各段分段施工，確保計劃實施。
質量控制：根據不同施工階段，不同施工季節，不同結構，不同裝飾部位專門制定分部分項。
安全控制：制定各施工階段的安全保障措施，以保障施工人員的安全。
文明施工：按標化管理的細則實施。
環境保護：根據工程所處的環境，從降低噪音、降塵、降低水污染方面入手，并制定專項措施，以保護環境，美化環境。
第二部分工程概況
一、建筑總體概況
教學樓為鋼筋砼純框架，平面近似“U”形，共分為A、B、C三段施工，各段均為三層，總建筑面積為4184平方米，A、B段的基礎均為獨立基礎、雙基礎，C段的基礎均為獨立基礎，基礎底落在-1.05m的粘土層上，地基承載力為250KN/M2 ，本工程A段柱網尺寸為7.8m×3.9m及7.8m×4.5m，C段柱網形式較多。A段框架部分層高均為3.9m。B段框架部分（大廳）首層為4.2m，標準層高為3.9m，C段框架層高均為3.9m，結構柱尺寸為300×400mm，框架樓蓋和屋蓋均為現澆，廁所為現澆。考慮四級抗震設防。
本工程各段樓層設有樓梯各一個，其中B、C段的樓梯上屋面，考慮到現今粘土磚禁止使用，外墻，內墻均采用礦渣磚，其中為了防水要求底部設2皮粘土磚。外走廊用180厚礦磚墻結構維護，語音室，微機室采用120厚礦渣磚墻，A、B、C各段出入處為花崗巖石臺階，大廳出口為鋼化玻璃門，其他門為木門外包鍍鋅鐵皮，外墻裝飾采用藍色涂料抹面，內墻用乳膠漆抹面，用白色陶瓷面磚做墻裾。其中廁所做馬賽克地面，其余樓面采用水磨石做法。
本工程所有門為鋼門，窗為鋁合金，屋面防水為三氈四油冷底子一度防水，坡度2%.
本工程所采用的材料砼：梁、板C20，柱C30，基礎C20，基礎墊層C10。鋼筋：φ—I級鋼筋， —Ⅲ級鋼筋
...
