BRW315-31.5型乳化液泵站設計

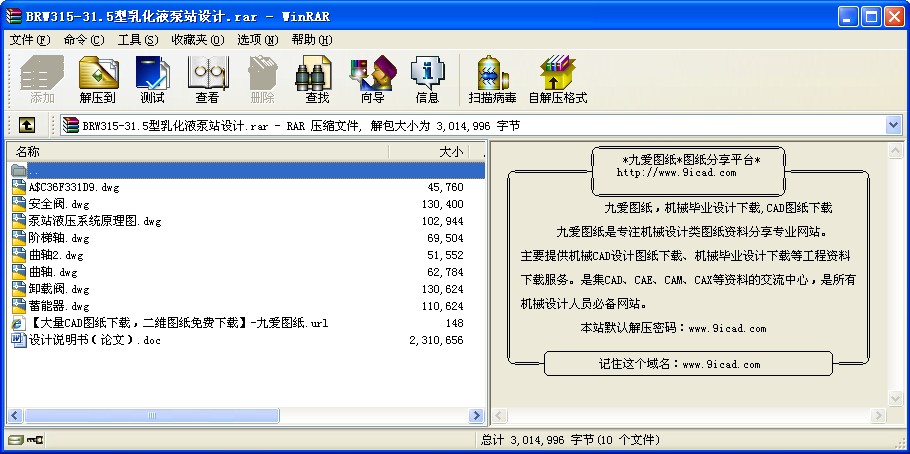

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本次畢業設計以乳化液泵為設計對象，主要任務有兩項：第一項是乳化液泵的設計；第二項是乳化液泵中傳動裝置的設計。在乳化液泵的設計過程中，根據已知參數確定各零部件的結構，并對重要零件進行受力分析和校核。繪制相關裝配圖和重要零件圖。在傳動裝置的設計中，對連桿的校合及對曲軸的校合涉及大量的數據,需要仔細的計算。
此次設計，通過綜合運用四年所學的知識，不僅鞏固了所學的知識，同時，還增強了自己分析問題與解決問題的能力，為今后的學習和工作打下了堅實的基礎。
關鍵詞：乳化液泵 曲軸 連桿 校核
目 錄
序 言 1
摘 要 2
Abstract 3
第一章 乳化液泵的總體設計 5
第一節 概 述 5
第二節 乳化液泵的總體設計 5
第三節 齒輪和軸的設計及校核 10
第四節 連桿尺寸的初步確定 19
第五節 曲軸的設計與較核 21
第六節 柱塞的選擇及計算 34
第七節 箱體的設計與計算 35
第二章 傳動系統的設計 36
第一節 連桿的設計 36
第二節 十字頭的設計 40
第三章 乳化液泵站的設計 45
第一節 乳化液泵站的組成及工作原理 45
第二節 BRW315/31.5型乳化液泵站 48
總 結 53
參考文獻 54
外文資料 55
致 謝 63
第一節 概 述
綜采工作面乳化液泵站一般配備兩臺乳化液泵組和一個乳化液箱。兩臺泵可并聯運行，也可一臺工作，另一臺備用。
乳化液泵是往復式柱塞泵。往復式屬于容積式泵，亦即它也是借助工作腔里的容積周期性變化來達到輸送液體的目的；原動機的機械能經泵直接轉化為輸送液體的壓力能，泵的流量只取決于工作腔的容積變化值及其在單位時間內的變化次數（頻率），而（在理論上）與排出壓力無關。
往復泵是借助于柱塞在液壓缸工作腔內的往復運動來使工作腔容積產生周期性變化的；在結構上，往復泵的工作腔是借助于密封裝置于外界隔開，通過泵閥（吸入閥和排出閥）與管路溝通或閉合。
往復泵性能和參數及總體結構特點是：瞬時流量是脈動的，平均流量（即泵的流量）是恒定的；泵的壓力取決于管路特性，幾乎不受介質的物理性能或化學性能限制；有良好的自吸性能。
...
