三面翻廣告牌傳動系統設計

文件大小： 762.64 KB
下載次數：
文件評級：
更新時間：2014-10-07
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

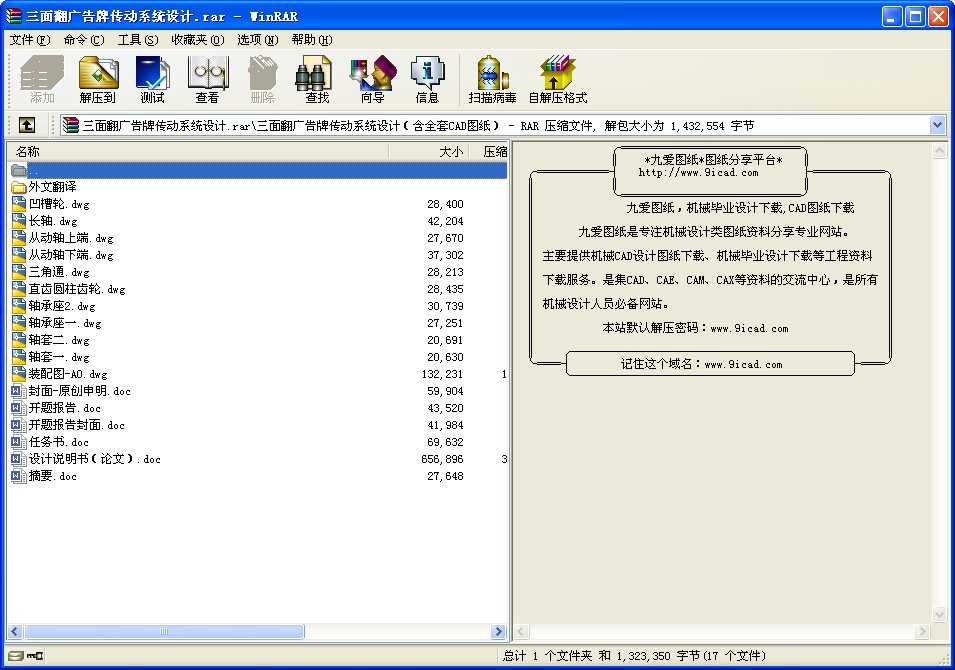

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

三面翻廣告牌傳動系統設計
三面翻廣告牌傳動系統設計

II、畢業設計(論文)使用的原始資料(數據)及設計技術要求：

課題針對三個不同畫面在同一個三棱柱上的廣告牌。通過設計傳動裝置，使多支三棱
柱有規律地反復轉動，讓各三棱柱能按預先設置好的方式進行不同形式、順序的翻轉，定
格后分別組成三幅畫面。要求：
1）確定三面翻廣告牌傳動系統方案
2）完成三面翻廣告牌傳動系統中關鍵零部件的結構參數設計，包括傳動機構的設計，軸
的設計與校核，電機的選擇等
3）完成三面翻廣告牌結構裝配圖與相關零件圖
4）三面翻廣告牌傳動系統三維造型（選作簡單控制系統）
摘要：戶外廣告是一種典型的城市廣告形式，隨著社會經濟的發展，戶外廣告已不僅僅是廣告業發展的一種傳播媒介手段，而是現代化城市環境建設布局中的一個重要組成部分。本設計為三面翻廣告牌的傳動系統，三面翻廣告牌是由一組并排的三棱柱組成，三棱柱可由鋁型材制成，且可圍繞自身中心軸轉動，將三種廣告畫面分別設置在改組三棱柱的三個面上，從而利用三棱柱的三個側面可形成三副畫面，轉動三棱柱即可變換廣告畫面。
本文介紹了三面翻廣告牌傳動系統方案，能夠?qū)崿F(xiàn)多種翻動效果，實現非單一的翻動效果，并完成三面翻廣告牌傳動系統中關鍵零部件的結構參數設計，包括傳動部件的設計，軸的設計與校核，電機的選擇等。運用CAD軟件完成了三面翻廣告牌結構裝配圖與相關零件圖，并運用Pro/e軟件對三面翻廣告牌傳動系統進行三維造型設計。

關鍵字：三面翻、傳動系統、廣告牌、設計
Abstract：Outdoor advertising is a typical urban forms of advertising, with the social and economic development, outdoor advertising is not only the development of the advertising industry as a means of mass media, but the layout of modern urban environment is an important component. The design for the three billboards in the transmission system, three billboards side by side by a group composed of three prism, triangular prism can be made of aluminum, and can rotate around its central axis, the three ad screens were set up in the restructuring of The three prism surface to take advantage of the three prism can be formed three pictures side, turn the prism to change advertising display.
This article describes three billboards drive solution that can achieve a variety of flip effects, to achieve non-single flip effects, and complete the three billboards drive the structural parameters in the design of key components, including the design of transmission components, the axis design and verification, motor selection. The use of CAD software to complete the structure of the three billboards assembly drawing and related parts diagram, and the use of Pro / e software, three billboards on the three-dimensional drive system design.

Key words: Three sides、Transmission、Billboard、Design

目錄
1 前言 1
1.1 簡介 1
1.2 國內外三面翻廣告牌發展趨勢 1
2 總體方案的論證 3
3傳動方案的論..................................................................................4
3.1 方案一齒輪傳動 4
3.2 方案二帶傳動 5
3.3 方案三鏈傳動 6
4 選用電動機 6
5 機械傳動裝置的總體設計與計算 7
6 機械傳動件的設計計算 9
6.1 齒輪傳動的設計與計算 9
6.1.1齒輪的設計計算 9
6.2 主要失效形式 14
7 間隙機構方案的選擇 17
8 不完全齒輪效果造型 18
9 軸的設計計算 20
10 軸承的選擇和潤滑 23
10.1軸承的選擇 23
10.2軸承的潤滑 24
11 軸承蓋的設計計算 25
12結論 26
參考文獻 27
致謝 28

1. 前言
1.1簡介：
戶外廣告是一種典型的城市廣告形式，隨著社會經濟的發展，戶外廣告已不僅僅是廣告業發展的一種傳播媒介手段，而是現代化城市環境建設布局中的一個重要組成部分。本設計為三面翻廣告牌的傳動系統，三面翻廣告牌是由一組并排的三棱柱組成，三棱柱可由鋁型材制成，且可圍繞自身中心軸轉動，將三種廣告畫面分別設置在改組三棱柱的三個面上，從而利用三棱柱的三個側面可形成三副畫面，轉動三棱柱即可變換廣告畫面。因此，三面翻廣告牌具有同一面積可三陪表現的空間和視覺感的優點。現有三面翻廣告牌通常由傳動裝置來實現其不斷變換畫面的功能，但現有的傳動裝置結構復雜，復雜的結構使其制造成本較高，而且使用上容易出現故障，使得三面翻廣告牌的工作可靠性降低。針對上述現有技術的不足，本設計的主要目的是提供三面翻廣告牌的傳動裝置，其結構簡單、成本低且工作可靠度高。為實現上述目的，本三面翻廣告牌傳動裝置包括一用于連接電機的第一傳動軸、一用于連接廣告牌的第二傳動軸，連接在第一傳動軸的第一傳動輪及連接在第二傳動軸的第二傳動輪垂直設置，第一傳動輪可以帶動第二傳動輪轉動，而第二傳動輪的轉動帶動第二傳動軸及廣告牌進行轉動，所述述第二傳動輪包括一第一齒輪于一第二齒輪，所述凸起可推動第一齒輪轉動，而所述凹槽則可配合且以其側壁帶動第二齒輪轉動，且在凹槽和凸起分別于第一和第二齒輪完成一次嚙合后，第二傳動輪繞第二傳動軸轉動120°。
三面翻廣告牌的傳動裝置，其中，所述第一于第二齒輪分別具有三個等角度間隔設計的齒，且第一于第二齒輪分別呈三角形狀。第一與第二齒輪沿其中心線重疊設計，且六個齒為等角度間隔設計。凹槽與凸起沿第一傳動輪的徑向設計，凸起大致呈圓弧狀，且其兩端設有導引面；凹槽的相對兩壁設有導引面，且大致呈八字狀。
傳動裝置包括數個第一、第二傳動輪及第二傳動軸，且所述第一傳動輪的凹槽與凸起排列在同一條直線上，沿廣告牌中心將數個第一傳動輪分成呈鏡像對稱設置的兩部分，且每一部分的凹槽與凸起依次沿一條曲線排列設置。
...
